หม้อแปลงเติมของเหลว 750 kVA-12.47/0.6 ​​kV|สหรัฐอเมริกา 2025



01 ทั่วไป

1.1 ความเป็นมาของโครงการ

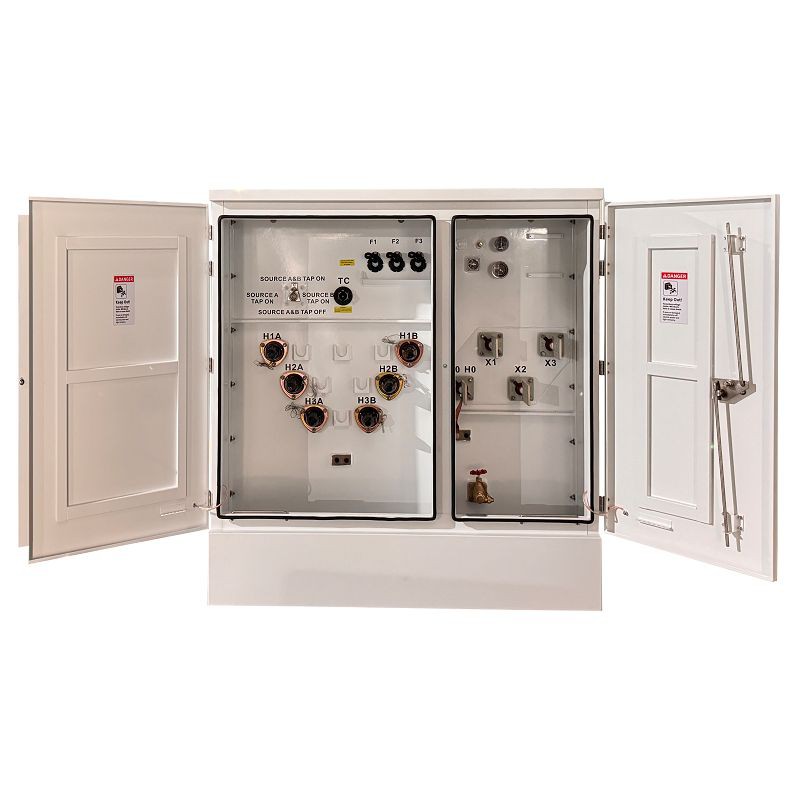

จัดส่งไปยังสหรัฐอเมริกาในปี 2568 นี้750kVA ของเหลว-เติมหม้อแปลงไฟฟ้าแบบสาม-แผ่นเฟส-ได้รับการออกแบบทางวิศวกรรมให้สอดคล้องกับมาตรฐาน IEEE Std C57.12.34-2022 อย่างสมบูรณ์ ทำให้-เหมาะสมสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลางทั่วอเมริกาเหนือ

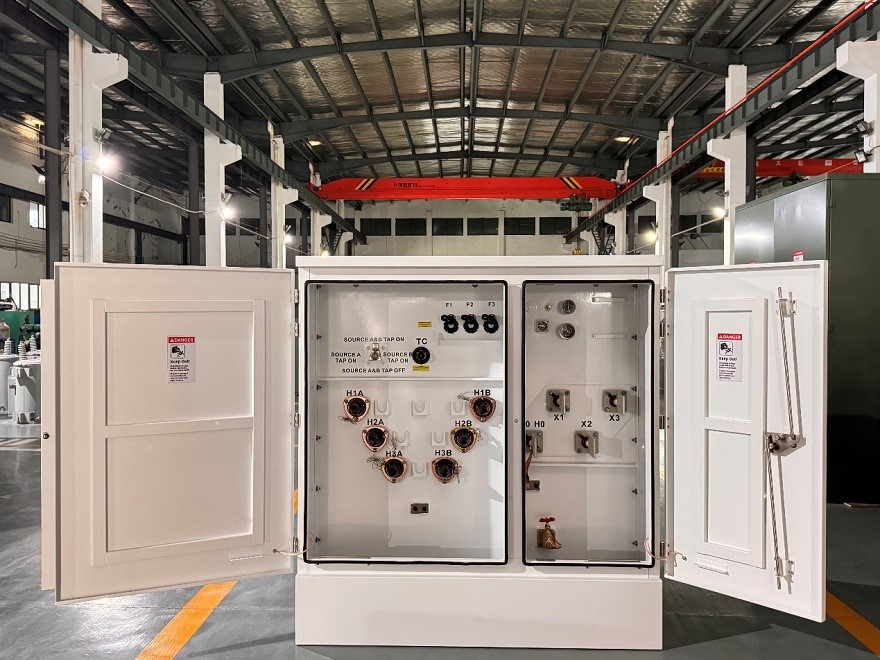

หม้อแปลงไฟฟ้าแบบเติมของเหลวขนาด 750 kVA นี้-มีการกำหนดค่าฟีด-แบบวนซ้ำเพื่อการรวมเครือข่ายที่ยืดหยุ่นและความน่าเชื่อถือด้านพลังงานที่เพิ่มขึ้น การออกแบบด้านหน้าแบบตายตัว-ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยในที่สาธารณะหรือพื้นที่-ที่มีการเข้าถึงสูง โดยกำจัดส่วนประกอบที่ทำงานอยู่ซึ่งถูกเปิดเผยออกไป อุปกรณ์ป้องกันข้อศอกสำหรับการป้องกันแรงดันไฟฟ้าเกิน โครงสร้างแกนหลักห้า-ขารองรับ-ฟลักซ์ลำดับเป็นศูนย์ได้อย่างมีประสิทธิภาพภายใต้สภาวะโหลดที่ไม่สมดุล ปรับปรุงประสิทธิภาพใน-เครือข่ายการกระจายในโลกแห่งความเป็นจริง

ของเหลวเอสเตอร์ธรรมชาติ FR3 เป็นสื่อฉนวน FR3 เป็นทางเลือกแทนน้ำมันแร่ที่ปลอดภัย ย่อยสลายได้ทางชีวภาพ และเป็นมิตรกับสิ่งแวดล้อม โดยมีจุดวาบไฟสูงและให้ประสิทธิภาพการระบายความร้อนที่ดีเยี่ยม

เหมาะสำหรับย่านชานเมือง สวนอุตสาหกรรม สิ่งอำนวยความสะดวกเชิงพาณิชย์ และวิทยาเขตที่ต้องการการกระจายสินค้าใต้ดินที่เชื่อถือได้





1.2 ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะและเอกสารข้อมูลของหม้อแปลงบรรจุของเหลวขนาด 750 kVA



1.3 ภาพวาด

ขนาดและรายละเอียดน้ำหนักของหม้อแปลงไฟฟ้าเติมของเหลว 750 kVA





02 การผลิต

2.1 แกน



2.2 การคดเคี้ยว



2.3 รถถัง



2.4 การประกอบขั้นสุดท้าย





03 การทดสอบ

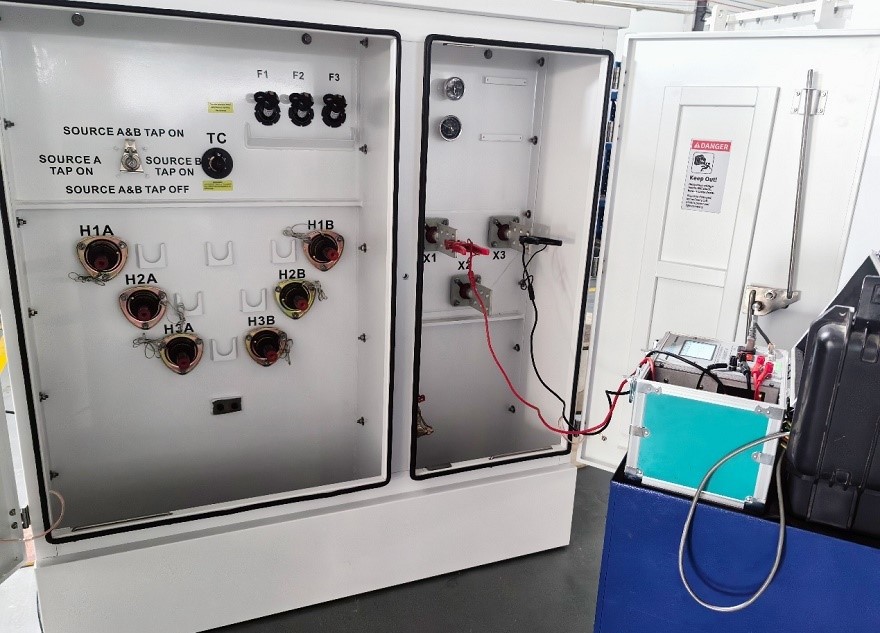

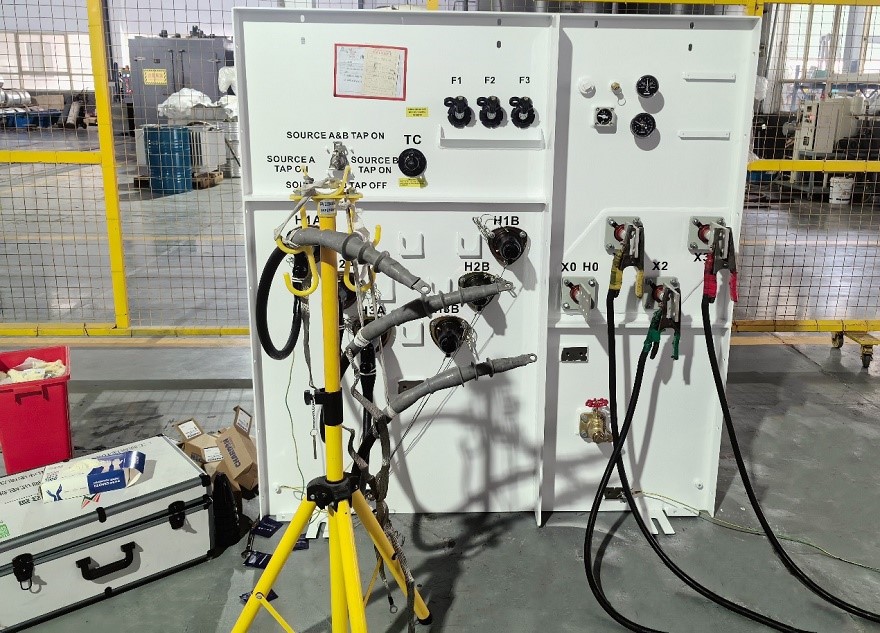

การทดสอบและมาตรฐานการทดสอบตามปกติ

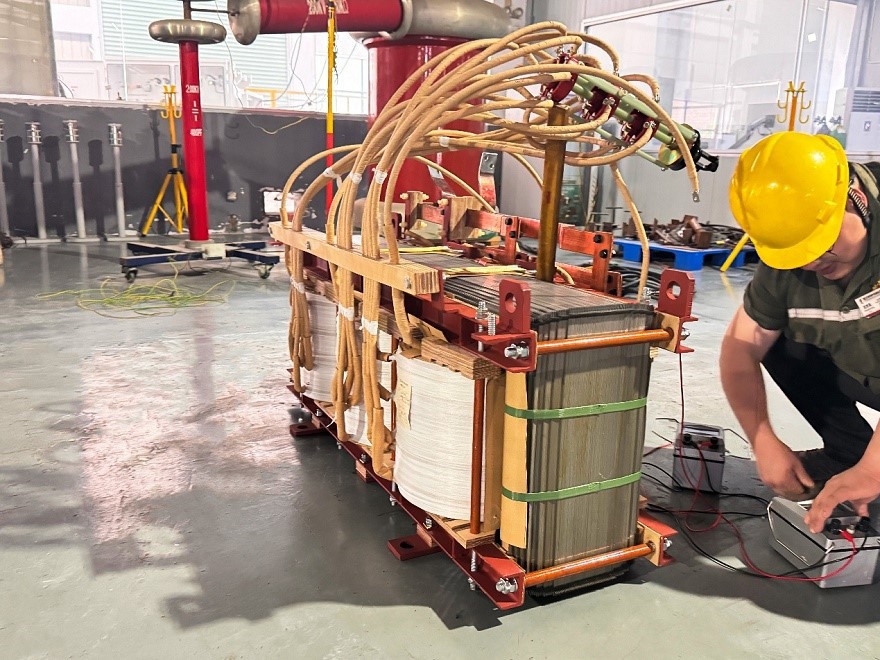

1. การวัดความต้านทานของฉนวน: ตามมาตรฐาน IEEE C57.12.90-2021

วัตถุประสงค์

ดูแลวัสดุฉนวนและกระบวนการผลิตและตรวจสอบความแห้งและความสะอาดของร่างกาย

2. การทดสอบอัตราส่วน: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 7 และข้อ 9.1

วัตถุประสงค์

ก) ตรวจสอบว่าสายก๊อกน้ำเชื่อมต่ออย่างถูกต้องหรือไม่ และอัตราส่วนแรงดันไฟฟ้าของแต่ละขดลวดถูกต้องและตรงตามข้อกำหนด

b) กลุ่มเชื่อมโยงมีคุณสมบัติตรงตามข้อกำหนดของข้อตกลงหรือไม่

3. การทดสอบความสัมพันธ์ระยะ-: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 6

วัตถุประสงค์

ก) ความสัมพันธ์ของขั้วและเฟสเป็นไปตามข้อกำหนดของข้อตกลงหรือไม่

ข) แต่ละเฟสของหม้อแปลงหลายเฟสต้องมีขั้วสัมพัทธ์เท่ากัน

4. การวัดความต้านทาน: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 5

วัตถุประสงค์

ก) การคำนวณส่วนประกอบI²Rของการสูญเสียตัวนำ

b) การคำนวณอุณหภูมิของขดลวดเมื่อสิ้นสุดการทดสอบอุณหภูมิที่เพิ่มขึ้น-

ค) เป็นการทดสอบการควบคุมคุณภาพของกระบวนการผลิต

ง) เพื่อเป็นฐานในการประเมินความเสียหายที่อาจเกิดขึ้นในสนาม

5. ไม่มีการสูญเสียโหลดและไม่มีกระแสโหลด: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 8 และข้อ 9.3

วัตถุประสงค์

ก) วัดไม่-การสูญเสียโหลดที่แรงดันไฟฟ้ากระตุ้นที่ระบุและความถี่ที่ระบุ

b) วัดไม่มี-กระแสโหลดและไม่มี-การสูญเสียโหลดไม่ว่าจะเป็นไปตามมาตรฐานและโปรโตคอลทางเทคนิคหรือไม่

6. การสูญเสียโหลด แรงดันอิมพีแดนซ์ และประสิทธิภาพ: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 9 และ 9.2

วัตถุประสงค์

ตรวจสอบว่าแรงดันอิมพีแดนซ์และค่าการสูญเสียโหลดเป็นไปตามมาตรฐานและโปรโตคอลทางเทคนิคหรือไม่

7. การทดสอบแรงดันไฟฟ้าที่ใช้: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 10.6

วัตถุประสงค์

ตรวจสอบความทนทานของฉนวนหลักของหม้อแปลงไฟฟ้า

8. การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำ: ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 10.7

วัตถุประสงค์

ตรวจสอบความแข็งแรงของฉนวนตามยาวของหม้อแปลงไฟฟ้า

9. การทดสอบการรั่วด้วยแรงดันสำหรับหม้อแปลงแช่ของเหลว: ตามมาตรฐาน IEC60076-1

การทดสอบการรั่วที่ 20KPa จะต้องดำเนินการเป็นเวลา 24 ชั่วโมงโดยไม่มีการรั่วซึม ไม่มีการเสียรูปถาวร

วัตถุประสงค์

เพื่อพิสูจน์ว่าถังหม้อแปลงจะไม่รั่วไหลในการใช้งาน





04 การบรรจุและจัดส่ง

05 เว็บไซต์และข้อมูลสรุป

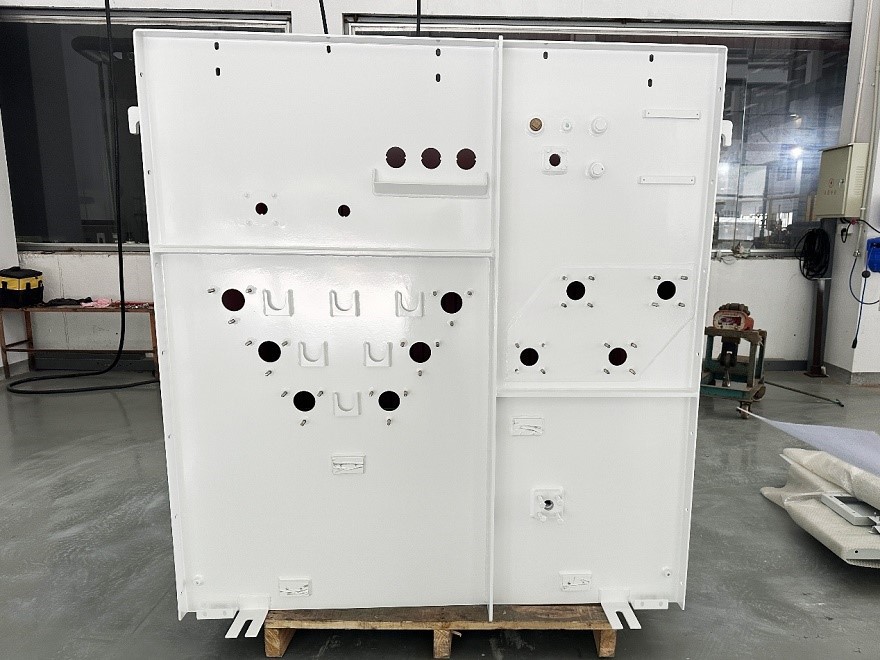

ตั้งแต่การก่อสร้างหลักไปจนถึงการประกอบขั้นสุดท้าย กระบวนการผลิตเน้นความสมบูรณ์ของโครงสร้าง ประสิทธิภาพทางไฟฟ้า และ-ความทนทานในระยะยาว การออกแบบแกนห้า-ขาถูกนำมาใช้เพื่อเพิ่มประสิทธิภาพการทำงานภายใต้สภาวะโหลดที่ไม่สมดุล ในขณะที่ขดลวดทองแดงช่วยให้มั่นใจได้ถึงการนำไฟฟ้าที่มีประสิทธิภาพและเสถียรภาพทางความร้อน ถังที่ปิดสนิทและทาสีแล้วต้องผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนที่จะรวมเข้ากับส่วนประกอบของตู้

แต่ละขั้นตอนการผลิต-การวางแกนกลาง การม้วนขดลวด การผลิตถัง และการทดสอบฉนวน-ได้รับการดำเนินการอย่างพิถีพิถันเพื่อให้แน่ใจว่าสอดคล้องกับข้อกำหนดการออกแบบและความคาดหวังด้านประสิทธิภาพของภาคสนาม ผลลัพธ์ที่ได้คือหม้อแปลงเกรดอรรถประโยชน์-ที่แข็งแกร่ง สร้างขึ้นเพื่อการบริการที่เชื่อถือได้ในสภาพแวดล้อมการกระจายที่มีความต้องการสูง
