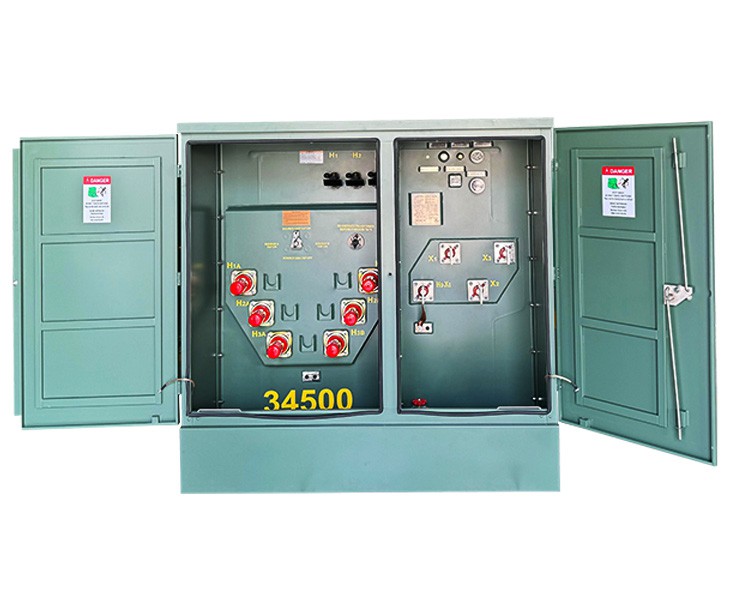

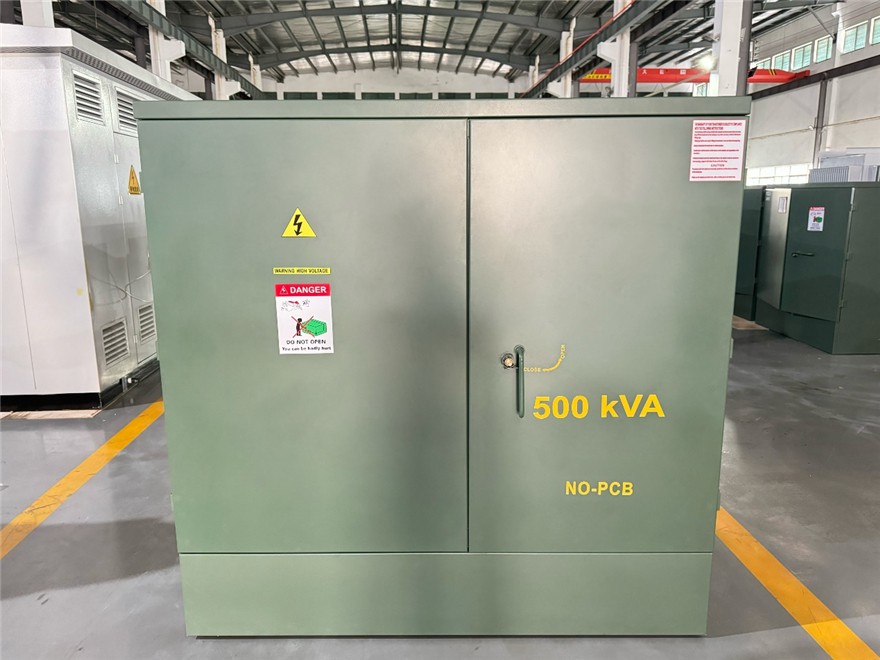

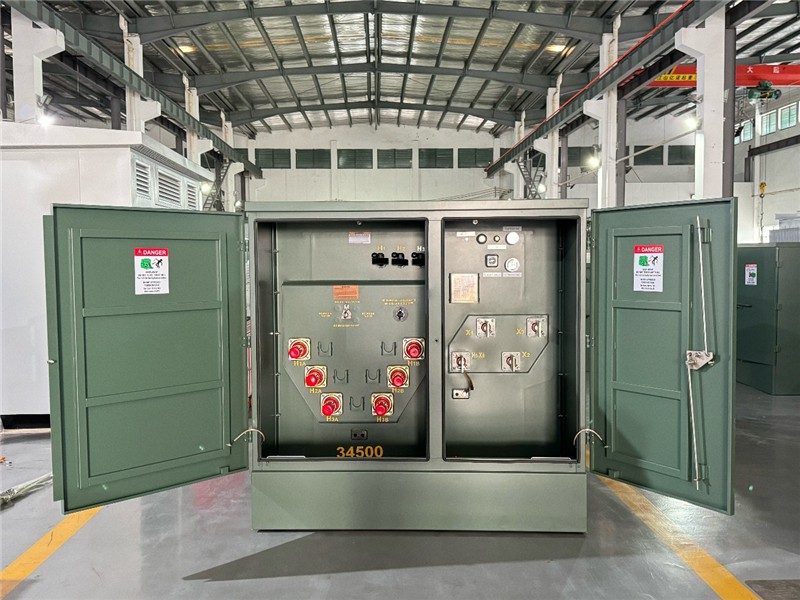

หม้อแปลงไฟฟ้าสำหรับที่อยู่อาศัยแบบติดแผ่น 500 kVA-34.5/0.48 kV|กายอานา 2024

แกนคอลัมน์สาม-เฟสที่ห้า-คือการออกแบบแกนหม้อแปลงขั้นสูง โครงสร้างประกอบด้วยคอลัมน์เฟอร์โรแมกเนติกห้าคอลัมน์ -คอลัมน์เฟสสาม- และคอลัมน์ทั่วไปสองคอลัมน์นำเสนอโครงร่างทางเรขาคณิตที่เป็นเอกลักษณ์ ข้อได้เปรียบหลักของการออกแบบนี้คือสามารถลดการสูญเสียฮิสเทรีซีสและการสูญเสียกระแสไหลวนได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยปรับปรุงประสิทธิภาพโดยรวมของหม้อแปลง

เส้นทางฟลักซ์ที่ได้รับการปรับปรุงประสิทธิภาพของแกนคอลัมน์สาม-เฟสที่ห้า- ทำให้การกระจายฟลักซ์ของแกนมีความสม่ำเสมอมากขึ้น และลดความเสี่ยงของความอิ่มตัวเฉพาะจุด สิ่งนี้ไม่เพียงแต่ช่วยเพิ่มความสามารถในการรับน้ำหนักของหม้อแปลงเท่านั้น แต่ยังช่วยเพิ่มความสามารถในการปรับตัวต่อความผันผวนของโครงข่ายอีกด้วย นอกจากนี้ การออกแบบยังช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า ซึ่งช่วยปรับปรุงเสถียรภาพและความน่าเชื่อถือของอุปกรณ์

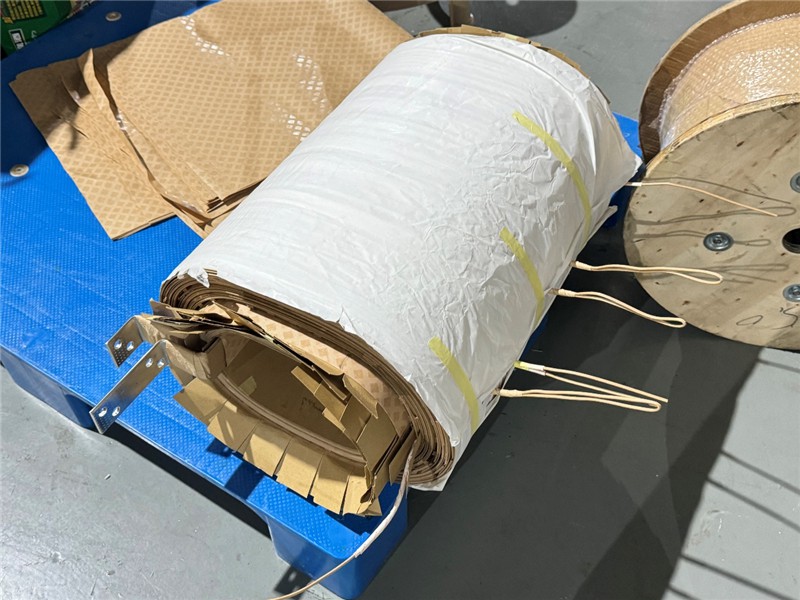

ขดลวดของหม้อแปลงไฟฟ้าเป็นหนึ่งในองค์ประกอบหลักซึ่งมีหน้าที่ในการส่งและแปลงพลังงานไฟฟ้า โดยปกติจะแบ่งออกเป็น-คอยล์แรงดันสูงและคอยล์แรงดันต่ำ- ซึ่งทั้งสองอย่างนี้จะเพิ่มหรือลดแรงดันไฟฟ้าผ่านการคัปปลิ้งของสนามแม่เหล็ก คอยล์พันจากวัสดุนำไฟฟ้า (เช่น ทองแดงหรืออลูมิเนียม) ที่มีค่าการนำไฟฟ้าที่ดีและทนความร้อน เพื่อให้มั่นใจว่าการทำงานมีความเสถียรภายใต้สภาวะโหลดที่แตกต่างกัน

ในการออกแบบ อัตราส่วนการหมุนของขดลวดหม้อแปลงส่งผลโดยตรงต่ออัตราส่วนแรงดันไฟฟ้าของหม้อแปลง นั่นคือ อัตราส่วนของจำนวนรอบของขดลวดไฟฟ้าแรงสูงและขดลวดแรงดันต่ำจะเป็นตัวกำหนดความสัมพันธ์ระหว่างแรงดันไฟฟ้าขาเข้าและแรงดันขาออก นอกจากนี้ รูปแบบของคอยล์ โหมดการพันขดลวด และการเลือกใช้วัสดุฉนวนยังส่งผลโดยตรงต่อประสิทธิภาพ ประสิทธิภาพ และความสามารถในการกระจายความร้อนของหม้อแปลงอีกด้วย

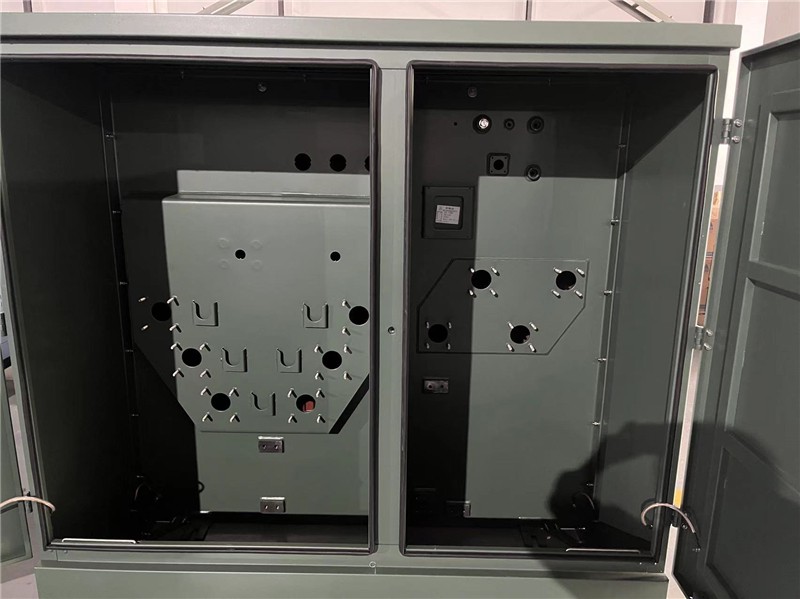

ถังของหม้อแปลงเป็นส่วนสำคัญของหม้อแปลง ซึ่งส่วนใหญ่จะใช้เพื่อเก็บน้ำมันฉนวน และมีบทบาทในการระบายความร้อนและการป้องกัน ถังมักทำจากเหล็กและมีความแข็งแรงและทนต่อการกัดกร่อนได้ดีเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือในสภาพแวดล้อมการทำงานต่างๆ น้ำมันฉนวนที่เก็บไว้ภายในไม่เพียงแต่สามารถป้องกันได้อย่างมีประสิทธิภาพ แต่ยังมีประสิทธิภาพการนำความร้อนที่ดี ซึ่งสามารถขจัดความร้อนที่เกิดจากหม้อแปลงระหว่างการทำงานได้อย่างรวดเร็ว เพื่อรักษาอุณหภูมิปกติของอุปกรณ์

ในการออกแบบ ถังมักจะมีตัวเชื่อมต่อและวาล์วหลายตัวเพื่ออำนวยความสะดวกในการตรวจสอบระดับน้ำมันและอุณหภูมิ และดำเนินการบำรุงรักษาที่จำเป็น นอกจากนี้บางถังยังติดตั้งอุปกรณ์ปล่อยก๊าซเพื่อรองรับเหตุฉุกเฉิน เช่น ก๊าซภายในขยายตัวหรือรั่ว ช่วยเพิ่มความปลอดภัยของหม้อแปลง

การออกแบบการซีลของถังก็มีความสำคัญเช่นกัน ซึ่งสามารถป้องกันการบุกรุกของความชื้นและสิ่งสกปรก ยืดอายุการใช้งานของน้ำมันฉนวน และรับประกันการทำงาน-ที่มั่นคงของหม้อแปลงในระยะยาว ด้วยการออกแบบถังที่เหมาะสม ไม่เพียงแต่สามารถปรับปรุงประสิทธิภาพและความปลอดภัยของหม้อแปลงไฟฟ้าเท่านั้น แต่ยังช่วยลดต้นทุนการบำรุงรักษาและปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์อีกด้วย

การประกอบ: เชื่อมต่อแกนและขดลวด และติดตั้งวัสดุฉนวน

ถังน้ำมัน: ติดตั้งถังน้ำมันและเติมน้ำมันฉนวน

อุปกรณ์กระจายสินค้า: เชื่อมต่ออุปกรณ์จำหน่ายไฟฟ้าแรงสูงและแรงต่ำ

การต่อลงดิน: ติดตั้งระบบสายดิน
