หม้อแปลงเติมน้ำมัน 300 kVA-13.2/0.48 kV|กายอานา 2024

01 ทั่วไป

1.1 ความเป็นมาของโครงการ

หม้อแปลงไฟฟ้าแบบติดแผ่นขนาด 300 kVA ถูกส่งไปยังอเมริกาใต้ในปี 2024 กำลังไฟพิกัดของหม้อแปลงคือ 300 kVA พร้อมระบบระบายความร้อน ONAN แรงดันไฟฟ้าหลักคือ 13.2GrdY/7.62kV โดยมีช่วงการแตะ ±2*2.5% (NLTC) แรงดันไฟฟ้ารองคือ 0.48/0.277kV ซึ่งสร้างกลุ่มเวกเตอร์ของ YNyn0 และเป็นฟีดลูปและหม้อแปลงหน้าตาย หม้อแปลงไฟฟ้าแบบติดแผ่นมีขนาดกะทัดรัดและมีขนาดเล็ก จึงเหมาะอย่างยิ่งสำหรับใช้ในเขตเมืองและสถานที่ที่มีพื้นที่จำกัด หม้อแปลงไฟฟ้าแบบติดแผ่นรวมหม้อแปลง สวิตช์เกียร์แรงดันสูง- อุปกรณ์จ่ายแรงดันต่ำ- และอุปกรณ์เสริมไว้ในกล่องเดียว เพื่อหลีกเลี่ยงปัญหาการจัดวางอุปกรณ์สถานีย่อยแบบเดิมที่กระจัดกระจาย ประกอบและทดสอบการใช้งานอุปกรณ์โดยรวมในโรงงานให้เสร็จสิ้น และเพียงเชื่อมต่อสายเคเบิล-แรงดันไฟฟ้าและแรงดันไฟฟ้าต่ำ-เข้ากับไซต์งานเพื่อใช้งาน ซึ่งจะทำให้ระยะเวลาการก่อสร้างสั้นลงอย่างมาก ข้อดีของการออกแบบของหม้อแปลงกล่องอเมริกันส่วนใหญ่สะท้อนให้เห็นในการออกแบบโครงสร้างที่กะทัดรัด ความปลอดภัยสูง ค่าบำรุงรักษาต่ำ และการขยายที่ยืดหยุ่น คุณลักษณะเหล่านี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในการจ่ายพลังงานในเมือง อาคารเชิงพาณิชย์ พลังงานลม เซลล์แสงอาทิตย์ และสถานการณ์อื่นๆ ที่ต้องการพื้นที่สูง ความน่าเชื่อถือ และประสิทธิภาพ

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นขนาด 300 KVA ของเราได้รับการออกแบบด้วยเทคโนโลยีขั้นสูง และใช้วัสดุและส่วนประกอบคุณภาพสูง ซึ่งส่งผลให้มีคุณภาพที่เชื่อถือได้และใช้งานได้ยาวนาน

1.2 ข้อกำหนดทางเทคนิค

ประเภทข้อมูลจำเพาะของหม้อแปลงไฟฟ้า 300 KVA และเอกสารข้อมูล

1.3 ภาพวาด

ภาพวาดและขนาดไดอะแกรมของหม้อแปลงไฟฟ้าแบบติดตั้งบนแพดขนาด 300 KVA

02 การผลิต

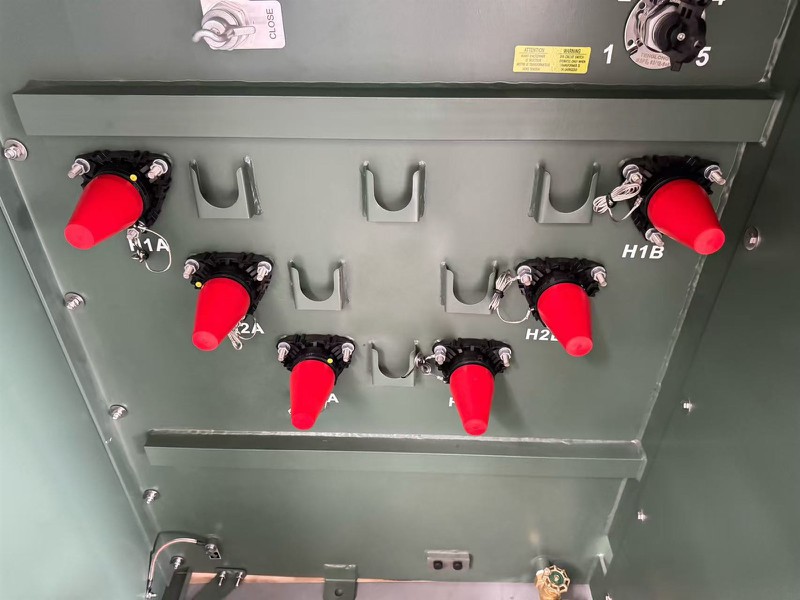

2.1 บุชชิ่ง HV

อุปกรณ์ปิดด้านหน้าสำหรับหม้อแปลงช่วยเพิ่มความปลอดภัย (ลดการสัมผัสแรงดันไฟฟ้าสูง-/ความเสี่ยงต่อการเกิดอาร์กแฟลช) และช่วยให้ตู้มีขนาดเล็กลงด้วยระยะห่างของบุชชิ่งที่ลดลง พบได้น้อยในหม้อแปลงแบบ padmount ในปัจจุบัน บูชด้านหน้าแบบสดบางครั้งใช้สำหรับการเชื่อมต่อหลักของ HV อินเทอร์เฟซแบบ Dead Front (ส่วนใหญ่เป็นโหลดเบรก 200A; ตัวเลือกโหลดเบรกที่ไม่ใช่ 600/900A-) ไม่ค่อยได้ใช้สำหรับการสิ้นสุดสายรองของ LV เนื่องจากรองรับสายเคเบิลเพียงเส้นเดียวต่อขั้วต่อข้อศอก (เข้ากันไม่ได้กับสายเคเบิลหลาย-ต่อการตั้งค่าเฟส)

2.2 รองรับบูช LV

เมื่อโพดำแรงดันต่ำ-มีรูสำหรับติดตั้งมากขึ้น โดยทั่วไปแล้วโพดำจะมีความยาวมากขึ้น หากโพดำของคุณมีหลายรู (และเชื่อมต่อกับสายเคเบิลหลายเส้น) การเพิ่มตัวรองรับบุชชิ่งแรงดันต่ำ-จะกลายเป็นมาตรการที่จำเป็น ส่วนรองรับบุชชิ่งก็ควรพิจารณาเช่นกันหากคุณใช้งานส่วนต่อขยายจอบ

บุชชิ่งที่ไม่ได้รับการสนับสนุนสามารถรัดได้ด้วยน้ำหนักของสายเคเบิลที่มีน้ำหนักมากเกินไปที่ติดอยู่ น้ำหนักส่วนเกินนี้อาจบีบอัดส่วนล่างของปะเก็นบูช (ซึ่งติดกับผนังถังหม้อแปลง) เมื่อเวลาผ่านไป การบีบอัดนี้อาจนำไปสู่การรั่วไหลของน้ำมันหม้อแปลงที่เริ่มต้นจากบริเวณด้านบนของปะเก็น

2.3 รถถัง

ตัวเปลี่ยนแทปของหม้อแปลงทำงานโดยการเลือกการตั้งค่าที่สอดคล้องกับแรงดันไฟฟ้าขาเข้าจริง- ซึ่งจะช่วยให้แรงดันเอาต์พุตของโหลดตรงกับค่าป้ายพิกัดของหม้อแปลง

หากแรงดันไฟฟ้าขาเข้าต่ำเกินไป: หมุนเครื่องเปลี่ยนก๊อกน้ำของตู้ HV ไปที่การตั้งค่าที่ต่ำลง วิธีนี้จะตัดการเชื่อมต่อส่วนเล็กๆ ของการพันขดลวดปฐมภูมิ (ลดจำนวนรอบ ในขณะที่ขดลวดสำรองยังคงไม่เปลี่ยนแปลง) อัตราส่วนการหมุนที่ปรับจะช่วยเพิ่มแรงดันไฟฟ้าฝั่งทุติยภูมิ- ซึ่งช่วยแก้ไขปัญหาอินพุตต่ำ

2.4 การประกอบขั้นสุดท้าย

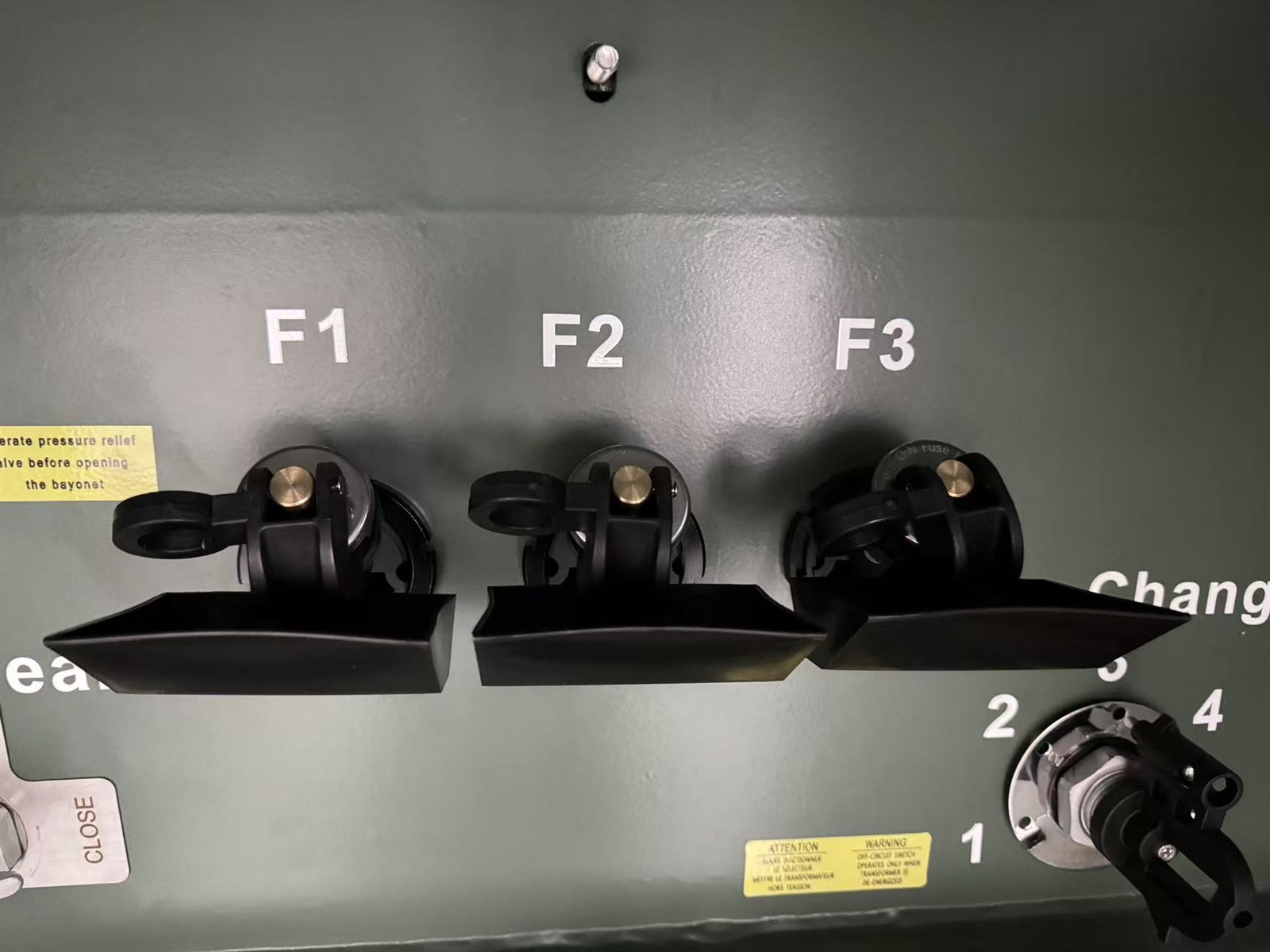

นี่คือฟิวส์จำกัดกระแส-แบบปลั๊ก-ที่ติดตั้งที่ด้านแรงดันไฟฟ้าสูง-ของหม้อแปลง มันทำหน้าที่เป็นการป้องกันการสำรองข้อมูลกับข้อบกพร่องด้านภายในหรือรอง- คุณสมบัติที่สำคัญ ได้แก่ กแบบดาบปลายปืน-การออกแบบเพื่อการเปลี่ยนด้วยตนเองอย่างปลอดภัยการหยุดชะงักของกระแสอย่างรวดเร็วเพื่อจำกัดพลังงานความผิดพลาด และตัวบ่งชี้ภาพ(เหมือนหมุดตอก) เพื่อให้แสดงการทำงานได้ชัดเจน ฟิวส์ได้รับการประสานงานกับพิกัดของหม้อแปลงไฟฟ้าเพื่อให้แน่ใจว่ามีการสะดุดแบบเลือกได้ ซึ่งเป็นโซลูชันการป้องกันภายนอกอาคารที่เรียบง่ายและเชื่อถือได้

2.5 การประกอบขั้นสุดท้าย

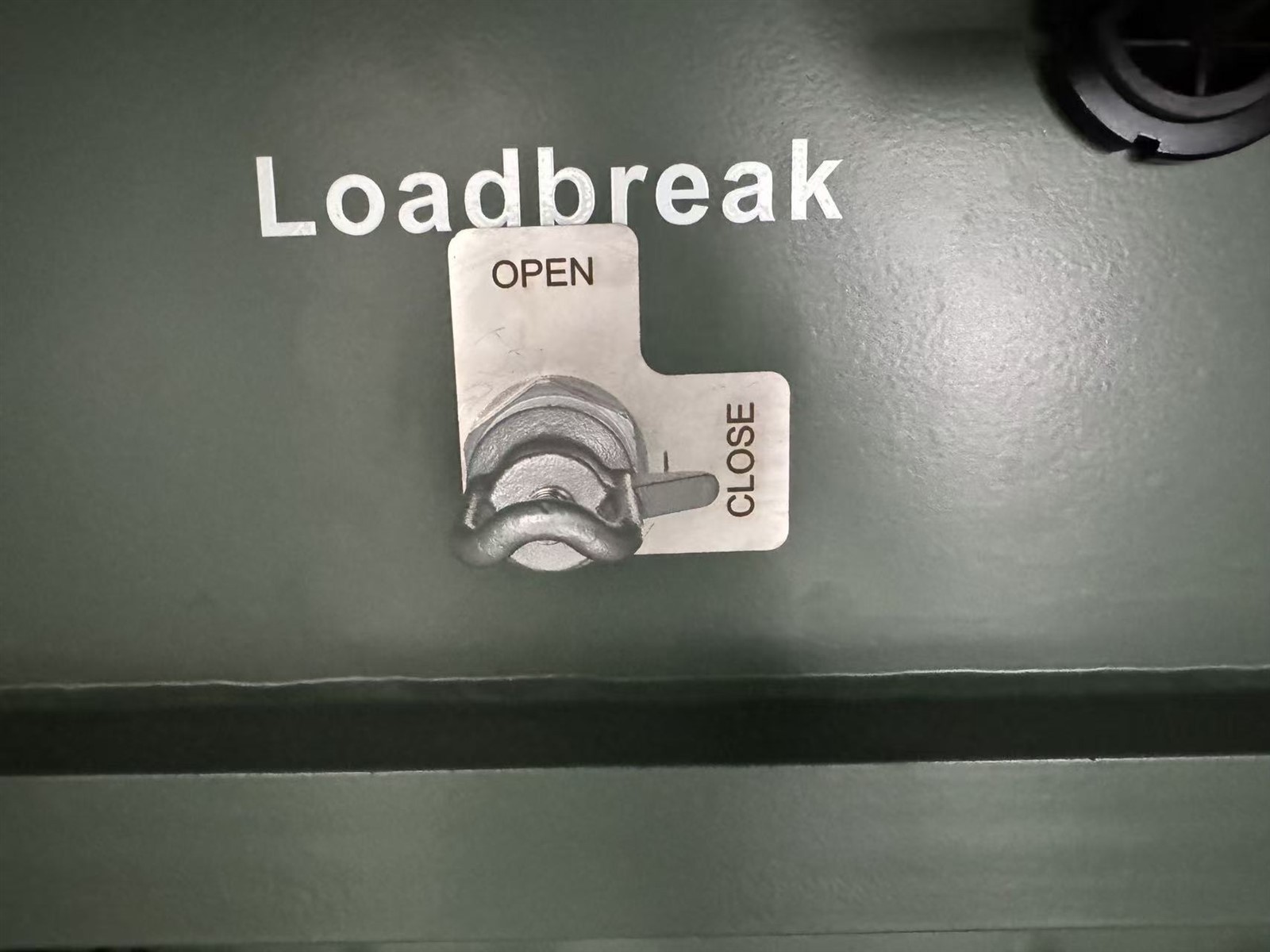

สวิตช์ตัดโหลดเป็นอุปกรณ์สวิตช์แบบหุ้มฉนวน SF6- สาม-ขั้วที่ติดตั้งที่ด้านไฟฟ้าแรงสูง ออกแบบมาเพื่อสร้างและตัดกระแสโหลดอย่างปลอดภัย คุณสมบัติที่สำคัญได้แก่ตัดการเชื่อมต่อที่มองเห็นได้เพื่อการแยกตัวโครงสร้างด้านหน้าที่ตายแล้ว-เพื่อความปลอดภัยของผู้ปฏิบัติงานที่จับแบบหมุนภายนอกสำหรับการใช้งานแบบแมนนวลและบูรณาการความสามารถในการดับส่วนโค้ง-(โดยทั่วไปจะใช้แก๊สหรือสุญญากาศ SF6) สวิตช์นี้ช่วยให้สามารถแบ่งส่วนได้อย่างปลอดภัย การเพิ่มพลังงาน/ลด- การเพิ่มพลังงานของหม้อแปลง และการแยกข้อผิดพลาดโดยไม่จำเป็นต้องถอดข้องอสายเคเบิล เพิ่มความยืดหยุ่นของระบบและความปลอดภัยในการบำรุงรักษา

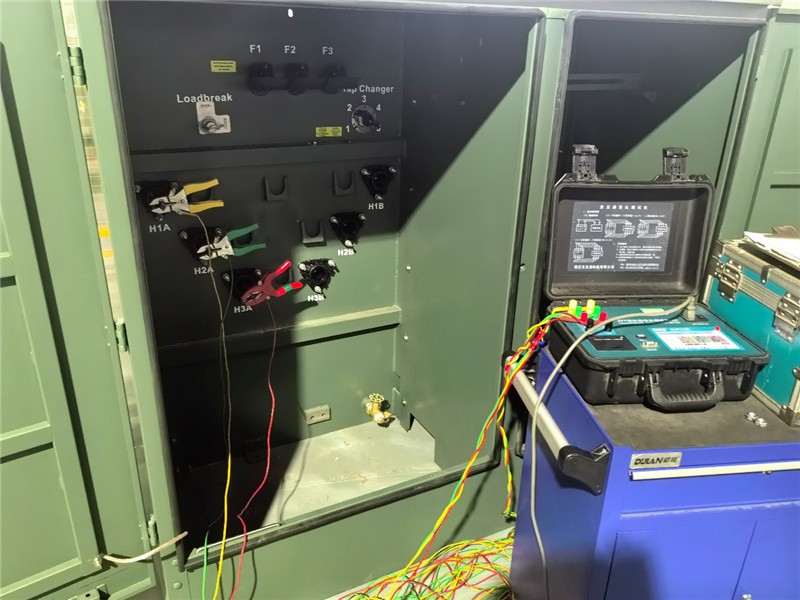

03 การทดสอบ

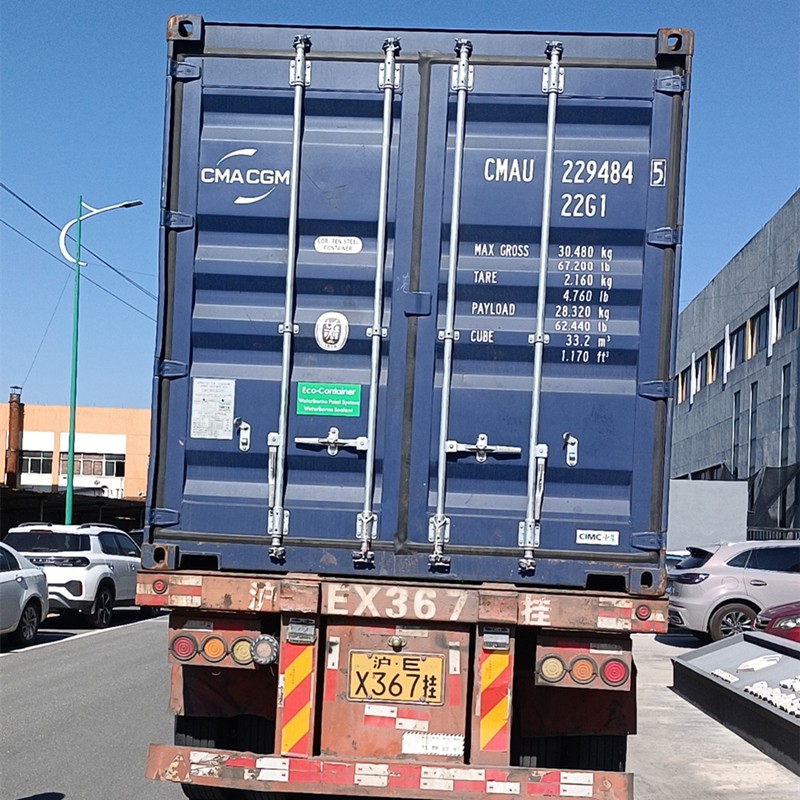

04 การบรรจุและจัดส่ง

05 เว็บไซต์และข้อมูลสรุป

หม้อแปลงไฟฟ้าแบบยึดแผ่นสามเฟส มีประสิทธิภาพโดดเด่น การออกแบบที่ปลอดภัย และการทำงานที่เสถียร เป็นตัวเลือกที่เหมาะสำหรับการจ่ายพลังงาน ไม่ว่าจะเป็นในการใช้งานโครงสร้างพื้นฐานเชิงพาณิชย์ อุตสาหกรรม หรือสาธารณะ สามารถตอบสนองความต้องการที่หลากหลายได้อย่างน่าเชื่อถือ โดยมอบโซลูชันพลังงานที่มีประสิทธิภาพ ประหยัดพลังงาน และคุ้มค่า-แก่ผู้ใช้ เลือกหม้อแปลงไฟฟ้าแบบติดตั้งแผ่นสามเฟสเพื่อให้แน่ใจว่ามีพลังงานที่ปลอดภัยและเชื่อถือได้สำหรับโครงการของคุณและเพื่อสนับสนุนแรงผลักดันที่แข็งแกร่งสู่การพัฒนาที่ยั่งยืนในอนาคต
