หม้อแปลงไฟฟ้าแบบติดคูเปอร์แพด 167 kVA-13.8/0.24 kV|กายอานา 2024

01 ทั่วไป

1.1 ความเป็นมาของโครงการ

หม้อแปลงไฟฟ้าแบบติดเสาเฟสเดียวขนาด 167kVA นี้ถูกส่งออกไปยังกายอานาในเดือนกรกฎาคม 2024 กำลังไฟพิกัดของหม้อแปลงชนิดแห้งคือ 167 kVA แรงดันไฟฟ้าหลักคือ 13.8 kV และแรงดันไฟฟ้ารองคือ 0.24/0.12 kV ในเครือข่ายการจำหน่ายไฟฟ้าแบบกระจาย หม้อแปลงเฟสเดียว-ในฐานะหม้อแปลงไฟฟ้าระบบจำหน่ายมีข้อได้เปรียบอย่างมาก โดยสามารถลดความยาวของสายจ่ายไฟฟ้าแรงดันต่ำ- ลดการสูญเสียในสาย และปรับปรุงคุณภาพของแหล่งจ่ายไฟ มีการนำการออกแบบโครงสร้างแกนคอยล์ประสิทธิภาพสูงและประหยัดพลังงานมาใช้ หม้อแปลงมีลักษณะพิเศษคือใช้ระบบกันสะเทือนแบบติดตั้งเสา ขนาดเล็ก การลงทุนโครงสร้างพื้นฐานขนาดเล็ก ลด-รัศมีแหล่งจ่ายไฟแรงดันต่ำ สามารถลดการสูญเสียสายได้มากกว่า 60% หม้อแปลงไฟฟ้าใช้โครงสร้างที่ปิดสนิท ความจุเกินพิกัดที่แข็งแกร่ง ความน่าเชื่อถือสูงในการทำงานอย่างต่อเนื่อง และการบำรุงรักษาง่าย เหมาะสำหรับโครงข่ายไฟฟ้าในชนบท พื้นที่ภูเขาห่างไกล หมู่บ้านที่กระจัดกระจาย การผลิตทางการเกษตร แสงสว่างและการใช้พลังงาน และยังสามารถใช้เพื่อ-ประหยัดพลังงานในการเปลี่ยนแปลงสายจำหน่ายเสาหลักในทางรถไฟและโครงข่ายไฟฟ้าในเมือง

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 167kVA ได้รับการออกแบบด้วยเทคโนโลยีขั้นสูง และใช้วัสดุและส่วนประกอบคุณภาพสูง ซึ่งส่งผลให้มีคุณภาพที่เชื่อถือได้และเวลาการทำงานที่ยาวนาน

เรารับรองว่าแต่ละหน่วยที่จัดส่งของเราผ่านการทดสอบการยอมรับอย่างเข้มงวด เราให้บริการแบบแพ็คเกจเดียว-ตั้งแต่การให้คำปรึกษา การเสนอราคา การผลิต การติดตั้ง การทดสอบการทำงาน การฝึกอบรม ไปจนถึงบริการหลังการขาย ปัจจุบันผลิตภัณฑ์ของเราดำเนินงานในกว่า 50 มณฑลทั่วโลก เรามุ่งมั่นที่จะเป็นซัพพลายเออร์ที่น่าเชื่อถือที่สุดของคุณและเป็นหุ้นส่วนที่ดีที่สุดในธุรกิจ!

1.2 ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะและเอกสารข้อมูลของหม้อแปลงไฟฟ้าแบบติดเสาเฟสเดียวขนาด 50 kVA

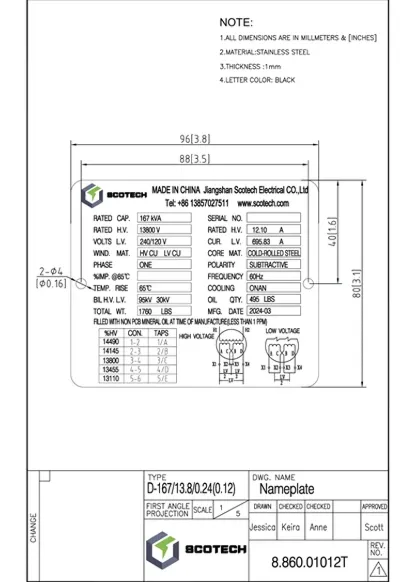

1.3 ภาพวาด

การเขียนแบบและขนาดไดอะแกรมของหม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 167 kVA

02 การผลิต

2.1 แกน

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาเฟสเดียว-ใช้โครงสร้างแกนคอยล์ แกนคอยล์ทำจากแผ่นเหล็กซิลิกอนที่มีการซึมผ่านของแม่เหล็กสูง ซึ่งช่วยให้สามารถส่งผ่านความหนาแน่นของฟลักซ์แม่เหล็กสูงในปริมาณที่น้อย ซึ่งจะช่วยปรับปรุงประสิทธิภาพของอุปกรณ์ แกนคอยล์ได้รับการออกแบบเพื่อลดการสูญเสียธาตุเหล็ก (รวมถึงการสูญเสียฮิสเทรีซิสและการสูญเสียกระแสไหลวน) และกระบวนการผลิตแกนคอยล์ช่วยให้มีความยืดหยุ่นในการออกแบบมากขึ้น ซึ่งสามารถปรับได้ตามความต้องการของการใช้งานเฉพาะ ตัวอย่างเช่น โดยการเปลี่ยนรูปทรง วัสดุ หรือการพันของแกน ทำให้ประสิทธิภาพของอุปกรณ์สามารถปรับให้เหมาะสมเพื่อให้ตรงตามข้อกำหนดทางเทคนิคที่แตกต่างกันได้ การออกแบบแกนคอยล์ช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้า ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานความถี่สูง การลดเสียงรบกวนไม่เพียงแต่ช่วยเพิ่มความสะดวกสบายในสภาพแวดล้อมการทำงานของอุปกรณ์ แต่ยังปรับปรุงเสถียรภาพในการทำงานโดยรวมของอุปกรณ์อีกด้วย เนื่องจากการออกแบบโครงสร้างของแกนคอยล์ช่วยให้อากาศไหลเวียนและกระจายความร้อนได้ดีขึ้น จึงกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้นในการใช้งานที่มีกำลังสูง- จึงหลีกเลี่ยงปัญหาความร้อนสูงเกินไปและปรับปรุงความน่าเชื่อถือและอายุการใช้งานของอุปกรณ์

2.2 การคดเคี้ยว

เนื่องจากการออกแบบระนาบ การม้วนฟอยล์จึงสามารถลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และสัญญาณรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ โครงสร้างทำให้การกระจายสนามแม่เหล็กมีความสม่ำเสมอมากขึ้น และลดการรบกวนทางแม่เหล็กไฟฟ้าภายในขดลวด เมื่อเทียบกับการม้วนแบบเดิม การม้วนแบบฟอยล์สามารถลดความต้านทานและการสูญเสียพลังงานได้อย่างมีประสิทธิภาพ พื้นผิวที่กว้างของฟอยล์ให้พื้นที่การนำกระแสขนาดใหญ่และลดความต้านทานของขดลวด เมื่อเทียบกับการม้วนแบบเดิม การม้วนแบบฟอยล์สามารถลดความต้านทานและการสูญเสียพลังงานได้อย่างมีประสิทธิภาพ พื้นผิวที่กว้างของฟอยล์ให้พื้นที่การนำกระแสขนาดใหญ่และลดความต้านทานของขดลวด การออกแบบการพันด้วยฟอยล์สามารถลดค่าความเหนี่ยวนำของการพันได้ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานที่มีความถี่สูง-บางประเภท ในเวลาเดียวกันการม้วนฟอยล์สามารถทนต่อโหลดกระแสไฟฟ้าที่สูงขึ้นได้

2.3 รถถัง

การออกแบบแทงค์ของหม้อแปลงไฟฟ้าแบบติดเสาเฟสเดียว-มักจะมีขนาดกะทัดรัดและเหมาะสำหรับใช้ในพื้นที่-สภาพแวดล้อมที่จำกัด โครงสร้างเสาช่วยประหยัดพื้นที่ในขณะที่ให้ฉนวนและการกระจายความร้อนที่เพียงพอ ถังน้ำมันและน้ำมันฉนวนภายในมีความทนทานต่ออุณหภูมิสูงได้ดีและสามารถรักษาประสิทธิภาพที่มั่นคงระหว่างการทำงานของหม้อแปลงไฟฟ้า หม้อแปลงไฟฟ้าได้รับการออกแบบโดยคำนึงถึงความต้านทานความร้อนของน้ำมัน เพื่อให้มั่นใจว่าจะไม่พังหรือสูญเสียความสามารถในการเป็นฉนวนภายใต้สภาวะที่มีอุณหภูมิสูง

2.4 การประกอบขั้นสุดท้าย

03 การทดสอบ

04 การบรรจุและจัดส่ง

05 เว็บไซต์และข้อมูลสรุป

ขอขอบคุณที่ให้ความสนใจและสนับสนุนหม้อแปลงไฟฟ้าแบบติดตั้ง-เสาเฟสเดียว-ของเรา! ด้วยการแปลงพลังงานอย่างมีประสิทธิภาพ คุณสมบัติด้านความปลอดภัยที่ยอดเยี่ยม และประสิทธิภาพที่มั่นคง ผลิตภัณฑ์นี้จึงนำไปประยุกต์ใช้กับระบบจำหน่ายไฟฟ้าและสาขาอุตสาหกรรมอย่างกว้างขวาง เรายึดมั่นในหลักการของคุณภาพเป็นอันดับแรกและความเป็นเลิศในการบริการ โดยมุ่งมั่นที่จะมอบโซลูชันด้านพลังงานที่เชื่อถือได้ เป็นมิตรต่อสิ่งแวดล้อม และมีประสิทธิภาพ-ให้กับคุณ หากคุณมีความต้องการหรือคำถามใด ๆ โปรดติดต่อเรา เราหวังว่าจะได้ร่วมงานกับคุณเพื่อสร้างอนาคตที่สดใสด้วยกัน!
