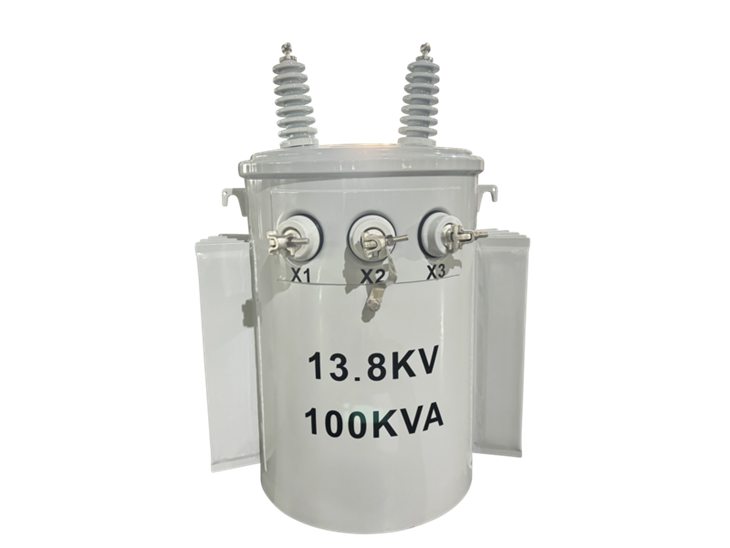

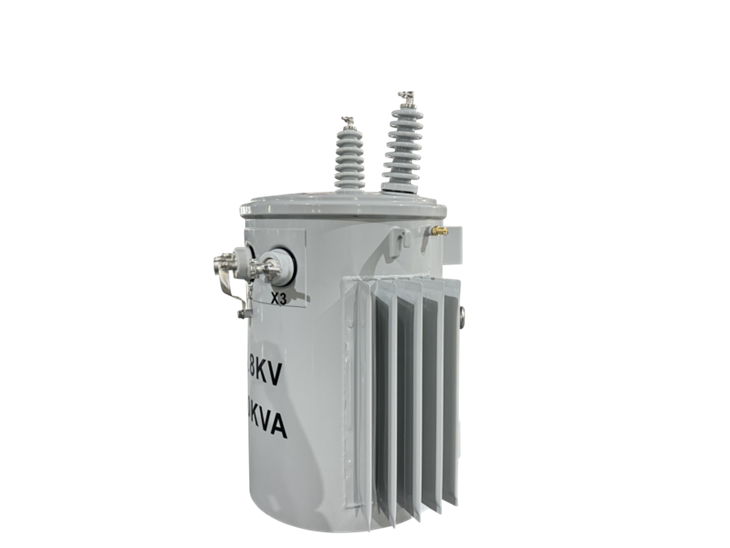

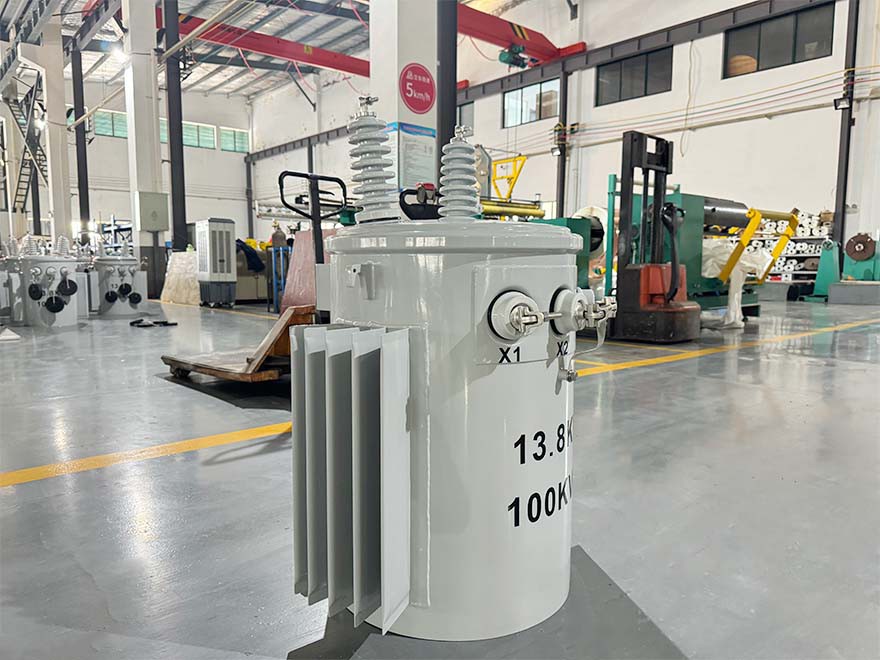

เสาหม้อแปลงไฟฟ้า 100 kVA แบบติด-13.8/0.24 kV|กายอานา 2025

01 ทั่วไป

1.1 ความเป็นมาของโครงการ

เสาหม้อแปลงเฟสเดียวขนาด 100 kVA นี้-ติดตั้งอยู่ ซึ่งจัดส่งไปยังกายอานาในปี 2025 ได้รับการออกแบบให้สอดคล้องกับมาตรฐาน IEEE และ ANSI C57.12.00 ด้วยแรงดันไฟฟ้าหลัก 13,800 V และแรงดันไฟฟ้ารอง 120/240 V จึงเหมาะอย่างยิ่งสำหรับการจำหน่ายที่อยู่อาศัยหรือเชิงพาณิชย์ขนาดย่อมในพื้นที่ชนบทหรือชานเมืองที่ต้องมีบริการเฟสเดียว- การระบายความร้อนของ ONAN ขดลวดทองแดง และขั้วลบทำให้มั่นใจในความน่าเชื่อถือและความทนทานสูงในสภาพแวดล้อมกลางแจ้ง เครื่องเปลี่ยนแทป NLTC ±2×2.5% ช่วยให้ควบคุมแรงดันไฟฟ้าได้เล็กน้อย ทำให้เหมาะสำหรับพื้นที่ที่มีความผันผวนของแรงดันไฟฟ้าหรือ-การส่งสัญญาณระยะไกล การออกแบบที่กะทัดรัดแบบติดตั้งกับเสาหม้อแปลงมีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับ-การติดตั้งที่ประหยัดต้นทุนในภูมิภาคที่มีความหนาแน่นของประชากรต่ำ

1.2 ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะและเอกสารข้อมูลของหม้อแปลงไฟฟ้าแบบติดตั้งเสาเฟสเดียวขนาด 100kVA



1.3 ภาพวาด

ขนาดและรายละเอียดน้ำหนักของหม้อแปลงไฟฟ้าแบบติดเสาเฟสเดียว 100kVA





02 การผลิต

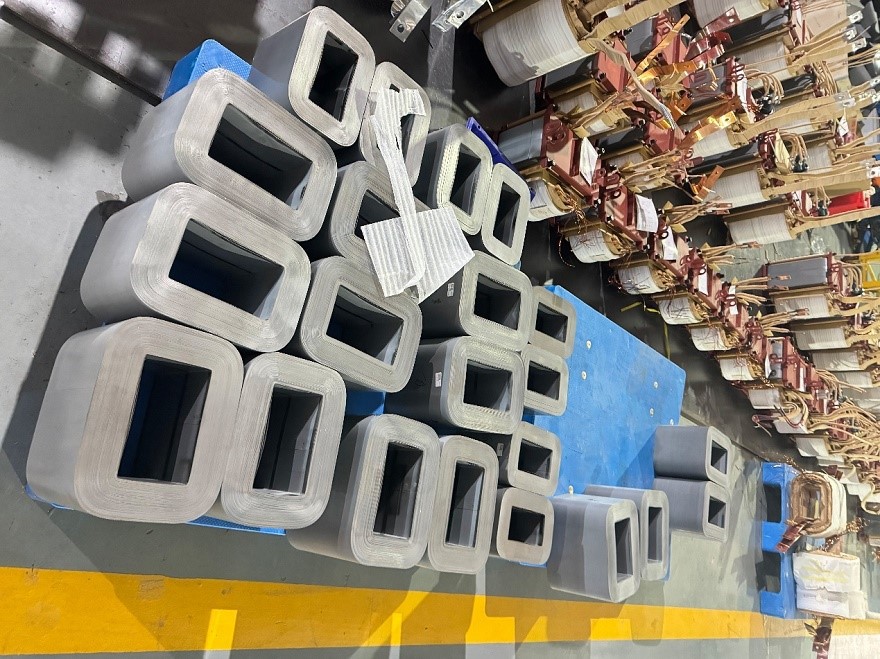

2.1 แกน

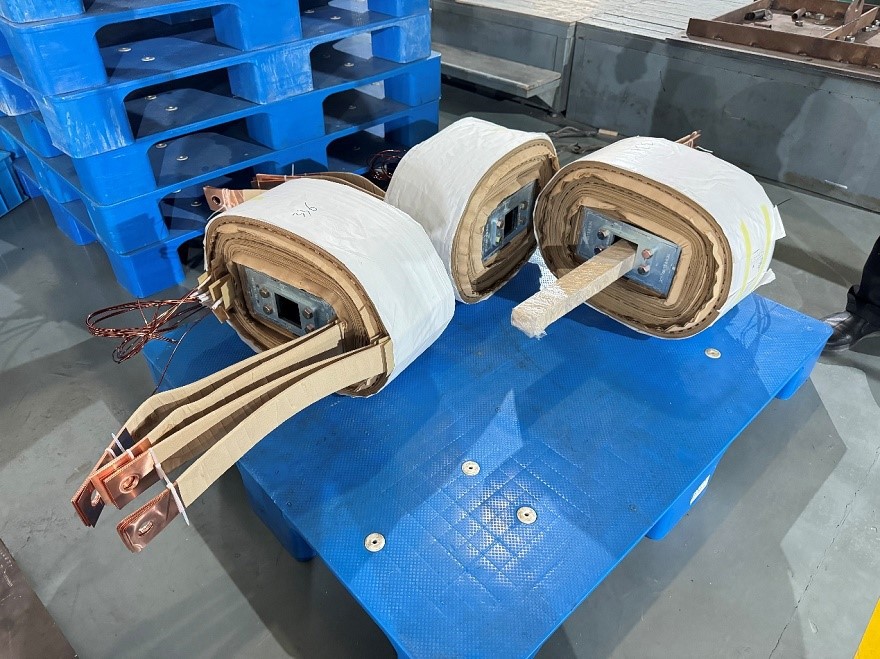

2.2 การคดเคี้ยว

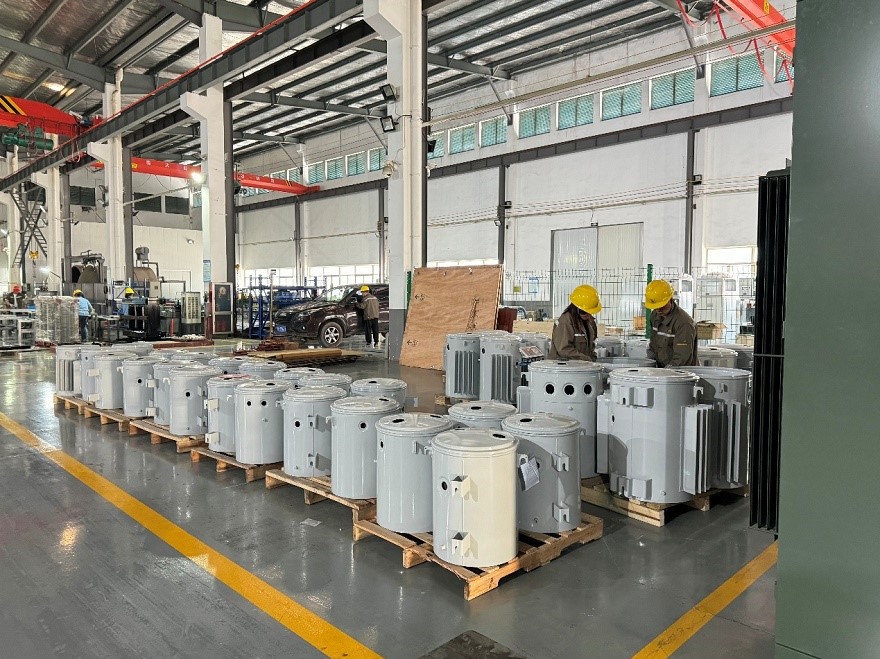

2.3 รถถัง

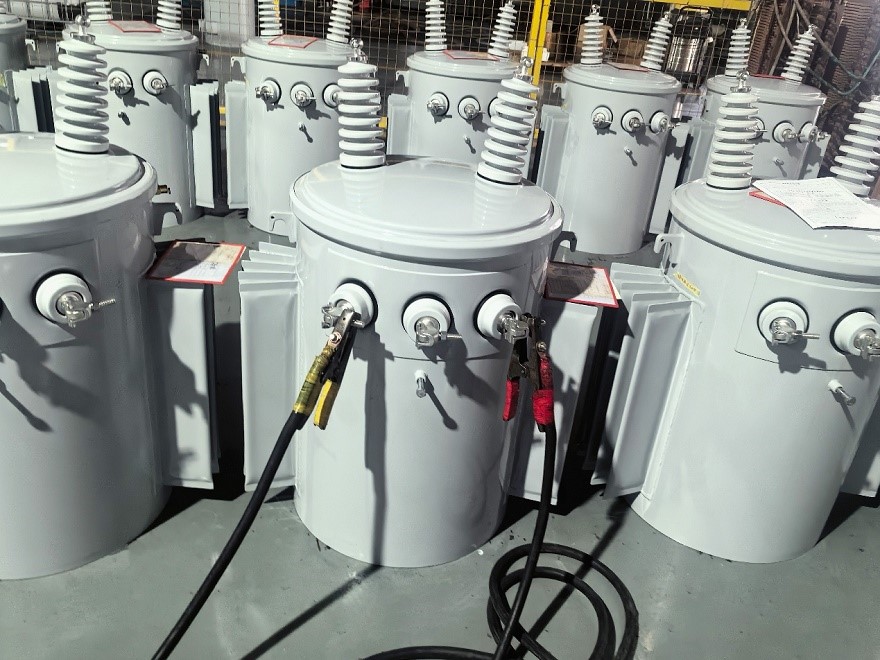

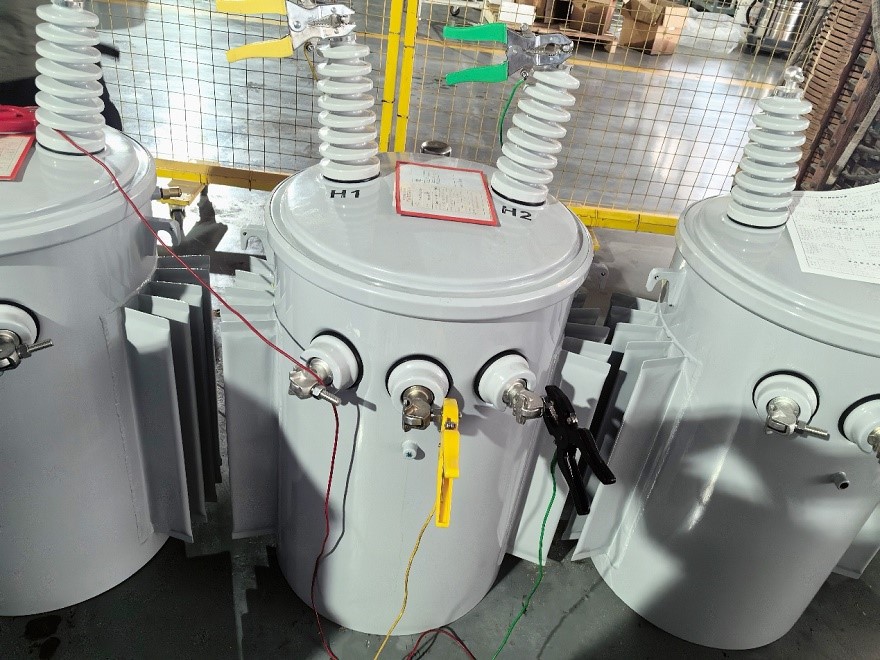

03 การทดสอบ

การทดสอบตามปกติ

1. การวัดความต้านทาน

2. การทดสอบอัตราส่วน

3. การทดสอบขั้ว

4. ไม่มีการสูญเสียโหลดและไม่มีกระแสโหลด

5. การสูญเสียโหลดและแรงดันอิมพีแดนซ์

6. การทดสอบแรงดันไฟฟ้าประยุกต์

7. การทดสอบการทนต่อแรงดันไฟฟ้าเหนี่ยวนำ

8. การวัดความต้านทานของฉนวน

9. การทดสอบอิเล็กทริกของน้ำมัน

10. การทดสอบการรั่วด้วยแรงดันสำหรับหม้อแปลงแช่ของเหลว



มาตรฐานการทดสอบ

• IEEE C57.12.20-2017

มาตรฐาน IEEE สำหรับโอเวอร์เฮด-หม้อแปลงไฟฟ้าระบบจำหน่ายชนิด 500 kVA และเล็กกว่า ไฟฟ้าแรงสูง 34500 V และต่ำกว่า; แรงดันไฟฟ้าต่ำ 7970/13 800YV และต่ำกว่า

• IEEE C57.12.90-2021

รหัสทดสอบมาตรฐาน IEEE สำหรับ-หม้อแปลงไฟฟ้าแบบกระจาย กำลัง และควบคุมของเหลวแบบจุ่ม

• ซีเอสเอ C802.1-13 (R2022)

ค่าประสิทธิภาพขั้นต่ำสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมของเหลว-



ผลการทดสอบ

เลขที่	รายการทดสอบ	หน่วย	ค่าการยอมรับ	ค่าที่วัดได้	บทสรุป
1	การวัดความต้านทาน	/	/	/	ผ่าน
2	การทดสอบอัตราส่วน	/	ค่าเบี่ยงเบนของอัตราส่วนแรงดันไฟฟ้าในการแตะหลัก: น้อยกว่าหรือเท่ากับ 0.5% สัญลักษณ์การเชื่อมต่อ: Ii0	-0.03	ผ่าน
3	การทดสอบขั้ว	/	ลบ	ลบ	ผ่าน
4	ไม่มี-การสูญเสียโหลดและกระแสกระตุ้น	% กิโลวัตต์	I0 :: ให้ค่าที่วัดได้ P0: ให้ค่าที่วัดได้ ความคลาดเคลื่อนสำหรับการไม่มีการสูญเสียโหลดคือ +10%	0.49 0.225	ผ่าน
5	การสูญเสียโหลด แรงดันอิมพีแดนซ์ การสูญเสียทั้งหมด และประสิทธิภาพ	/ กิโลวัตต์ กิโลวัตต์	เสื้อ:85 องศา Z%: ค่าที่วัดได้ Pk: ค่าที่วัดได้ Pt: ค่าที่วัดได้ ความอดทนต่อความต้านทานคือ ± 10% ความทนทานต่อการสูญเสียโหลดทั้งหมดคือ +6%	2.33 0.857 1.082 99.17	ผ่าน
6	การทดสอบแรงดันไฟฟ้าประยุกต์	/	แรงสูง:34KV 60 วินาที เลเวล: 10kV 60s	ไม่มีการพังทลายของแรงดันทดสอบเกิดขึ้น	ผ่าน
7	การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำ	/	แรงดันไฟฟ้าที่ใช้ (KV): 2 คุณ ระยะเวลา: 48 ความถี่(เฮิรตซ์):150	ไม่มีการพังทลายของแรงดันทดสอบเกิดขึ้น	ผ่าน
8	การวัดความต้านทานของฉนวน	GΩ	HV-LV สู่พื้น LV-HV สู่พื้น HV&LV ลงกราวด์	35.9 17.4 16.2	ผ่าน
9	การทดสอบการรั่วไหล	/	แรงดันที่ใช้: 20kPA ระยะเวลา:12ชม	ไม่มีการรั่วไหลและไม่มี ความเสียหาย	ผ่าน
10	การทดสอบอิเล็กทริกของน้ำมัน	กิโลโวลต์	มากกว่าหรือเท่ากับ 45	56.41	ผ่าน

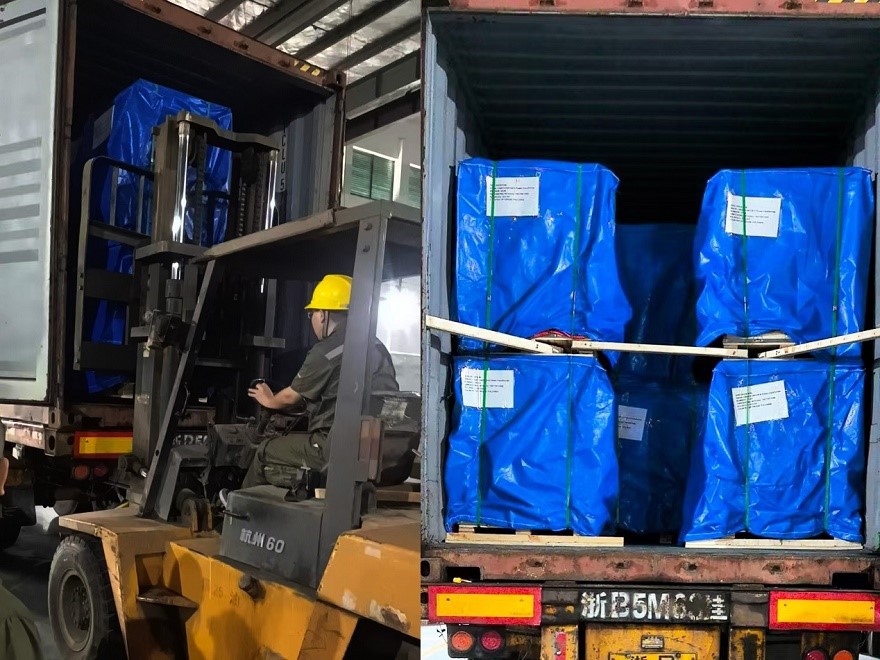

04 การบรรจุและจัดส่ง



05 เว็บไซต์และข้อมูลสรุป
