หม้อแปลงไฟฟ้าแบบติดแผ่น 3 เฟส 2500 kVA-25/0.6 kV|แคนาดา 2025



01 ทั่วไป

1.1 จุดเด่นของโครงการ



1.2 ปรับให้เหมาะกับเงื่อนไขของแคนาดา

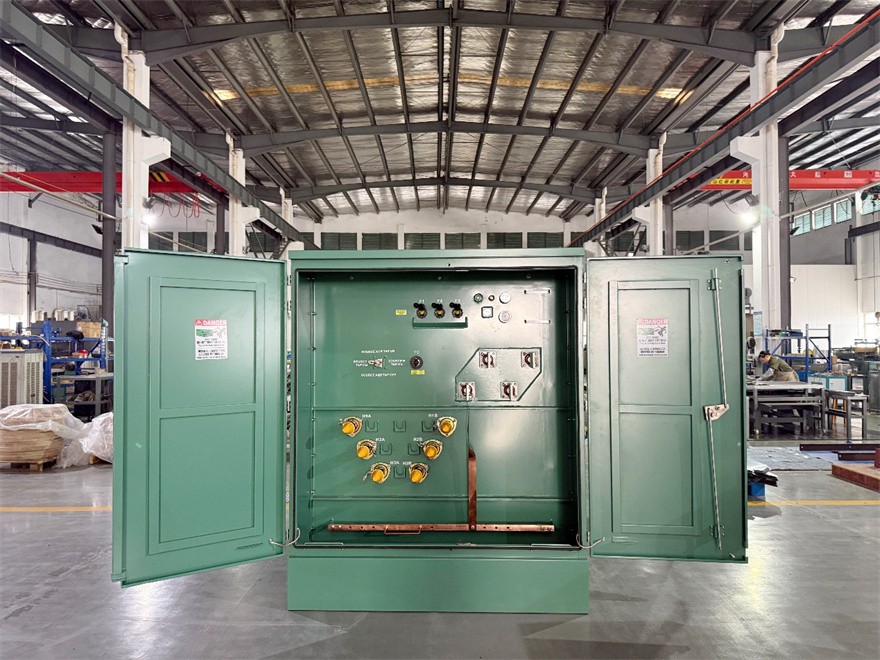

เราออกแบบหม้อแปลงเหล่านี้โดยเฉพาะสำหรับสภาพกลางแจ้งที่ท้าทายของแคนาดา ด้วยขดลวดอะลูมิเนียมและการระบายความร้อนด้วยน้ำมัน ONAN ขดลวดเหล่านี้จะคงความเสถียรแม้ว่ากริดจะผันผวนหรืออุณหภูมิเปลี่ยนแปลงอย่างมาก การออกแบบด้านหน้าแบบวนซ้ำ-feed dead-ทำให้ผู้คนปลอดภัย ในขณะที่กลุ่มเวกเตอร์ Dyn1 ทำให้การรวมเข้ากับเครือข่ายที่เป็นกลางที่มีการต่อสายดินเป็นเรื่องง่าย โดยพื้นฐานแล้ว เราทำให้แน่ใจว่าพวกเขาจะทำงานได้อย่างน่าเชื่อถือไม่ว่าสภาพอากาศจะเป็นอย่างไร-และทำให้ผู้ปฏิบัติงานมั่นใจในขณะที่พวกเขาอยู่ที่นั่น







1.3 ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะและเอกสารข้อมูลของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นสามเฟสขนาด 2500 kVA





1.4 ภาพวาด

การเขียนแบบและแผ่นป้ายของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นสามเฟสขนาด 2500 kVA





02 ออกแบบมาโดยเฉพาะสำหรับเงื่อนไขของแคนาดา

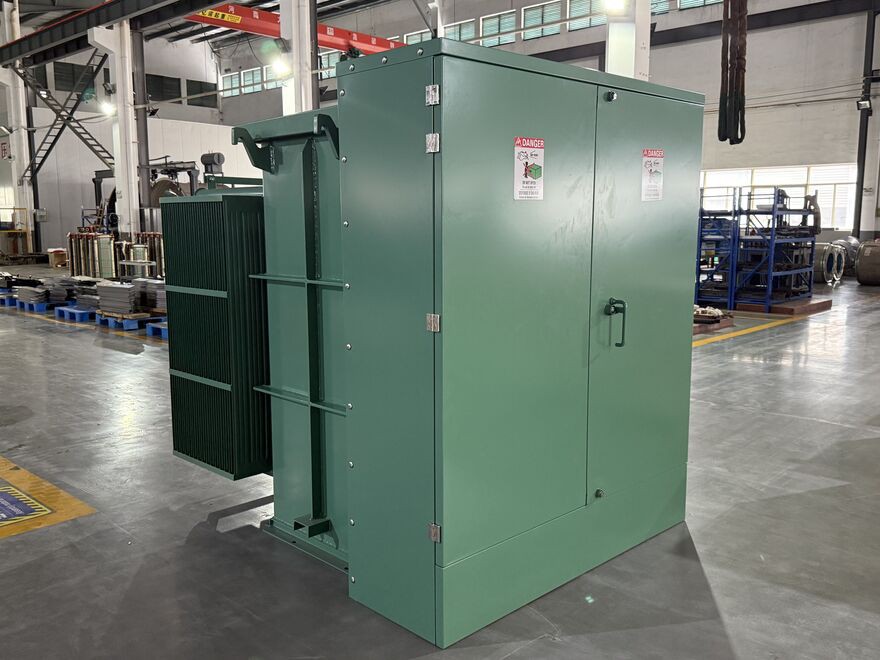

เราออกแบบสิ่งเหล่านี้หม้อแปลงไฟฟ้าแบบติดแผ่น 3 เฟส ขนาด 2500 kVAโดยเฉพาะสำหรับสภาพกลางแจ้งที่ท้าทายของแคนาดา ด้วยขดลวดอะลูมิเนียมและการระบายความร้อนด้วยน้ำมัน ONAN ขดลวดเหล่านี้จะคงความเสถียรแม้ว่ากริดจะผันผวนหรืออุณหภูมิเปลี่ยนแปลงอย่างมาก การออกแบบด้านหน้าแบบวนซ้ำ-feed dead-ทำให้ผู้คนปลอดภัย ในขณะที่กลุ่มเวกเตอร์ Dyn1 ทำให้การรวมเข้ากับเครือข่ายที่เป็นกลางที่มีการต่อสายดินเป็นเรื่องง่าย โดยพื้นฐานแล้ว เราทำให้แน่ใจว่าพวกเขาจะทำงานได้อย่างน่าเชื่อถือไม่ว่าสภาพอากาศจะเป็นอย่างไร-และทำให้ผู้ปฏิบัติงานมั่นใจในขณะที่พวกเขาอยู่ที่นั่น



2.1 นวัตกรรมแกนกลางและแม่เหล็ก

2.2 ความเป็นเลิศในการพันและการเชื่อมต่อ

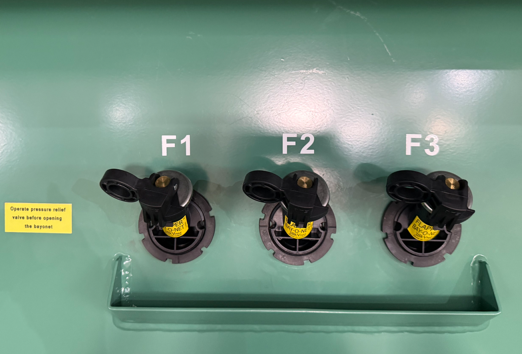

2.3 คุณสมบัติการป้องกันและการป้องกันอัจฉริยะ

2.4 การออกแบบรถถังและความทนทานต่อสภาพอากาศ

2.5 การประกอบและการประกันคุณภาพ



03 การทดสอบ



การทดสอบและมาตรฐานการทดสอบตามปกติ

CSA C227.4-21 หม้อแปลงไฟฟ้าระบบจำหน่ายแบบสาม-เฟส แบบแพด-ติดตั้งพร้อมขั้วต่อไฟฟ้าแรงสูงหุ้มฉนวนแบบแยกส่วนได้

CSA-C802.1-13 (R2022) ค่าประสิทธิภาพขั้นต่ำสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมของเหลว

1. การวัดความต้านทาน

2. การทดสอบอัตราส่วน

3. การทดสอบความสัมพันธ์ระยะ-

4. ไม่มีการสูญเสียโหลดและไม่มีกระแสโหลด

5. การสูญเสียโหลด แรงดันอิมพีแดนซ์ และประสิทธิภาพ

6. การทดสอบแรงดันไฟฟ้าประยุกต์

7. การทดสอบการทนต่อแรงดันไฟฟ้าเหนี่ยวนำ

8. การทดสอบการรั่วด้วยแรงดันสำหรับหม้อแปลงแช่ของเหลว: การทดสอบการรั่วที่ 50KPa จะต้องดำเนินการเป็นเวลา 12 ชั่วโมงโดยไม่มีการรั่วซึม ไม่มีการเสียรูปถาวร

9. การวัดความต้านทานของฉนวน

10. การทดสอบอิเล็กทริกของน้ำมัน



ผลการทดสอบ

เลขที่	รายการทดสอบ	หน่วย	ค่าการยอมรับ	ค่าที่วัดได้	บทสรุป
1	การวัดความต้านทาน	%	อัตราความไม่สมดุลของความต้านทานสูงสุด	0.82	ผ่าน
2	การทดสอบอัตราส่วน	%	ค่าเบี่ยงเบนของอัตราส่วนแรงดันไฟฟ้าในการแตะหลัก: น้อยกว่าหรือเท่ากับ 0.5%	-0.06~-0.05	ผ่าน
3	การทดสอบความสัมพันธ์ระยะ-	/	ไดน์1	ไดน์1	ผ่าน
4	ไม่มี-การสูญเสียโหลดและกระแสกระตุ้น	/	I0:: ให้ค่าที่วัดได้	0.35%	ผ่าน
			P0: ให้ค่าที่วัดได้	2.214kW
			ความคลาดเคลื่อนสำหรับการไม่มีการสูญเสียโหลดคือ +10%	/
5	แรงดันอิมพีแดนซ์และประสิทธิภาพการสูญเสียโหลด	/	เสื้อ:85 องศา ค่าเผื่อความต้านทานคือ ±7.5% พิกัดความเผื่อสำหรับการสูญเสียโหลดทั้งหมดคือ +6%	/	ผ่าน
			Z%: ค่าที่วัดได้	5.69%
			Pk: ค่าที่วัดได้	22.183kW
			Pt: ค่าที่วัดได้	24.397กิโลวัตต์
			ประสิทธิภาพไม่ต่ำกว่า 99.37%	99.43%
6	การทดสอบแรงดันไฟฟ้าประยุกต์	กิโลโวลต์	แรงดันไฟฟ้า:50kV 60 วินาที เลเวล: 10kV 60s	ไม่มีการพังทลายของแรงดันทดสอบเกิดขึ้น	ผ่าน
7	การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำ	กิโลโวลต์	แรงดันไฟฟ้าที่ใช้ (KV): 2 คุณ	ไม่มีการพังทลายของแรงดันทดสอบเกิดขึ้น	ผ่าน
			ระยะเวลา:48
			ความถี่(เฮิรตซ์):150
8	การทดสอบการรั่วไหล	ปาสคาล	แรงดันใช้งาน: 50kPA ระยะเวลา: 12ชม	ไม่มีการรั่วไหลและไม่มี ความเสียหาย	ผ่าน
9	การวัดความต้านทานของฉนวน	GΩ	HV-LV สู่พื้น	2.32	/
			LV-HV สู่พื้น	2.83
			HV&LV ลงกราวด์	2.10
10	การทดสอบน้ำมัน	/	ความเป็นฉนวน;	56.1 กิโลโวลต์	ผ่าน
			ปริมาณความชื้น	9.7 มก./กก
			ปัจจัยการกระจาย	0.00204%
			การวิเคราะห์ฟูรัน	0.03
			การวิเคราะห์แก๊สโครมาโตกราฟี	/

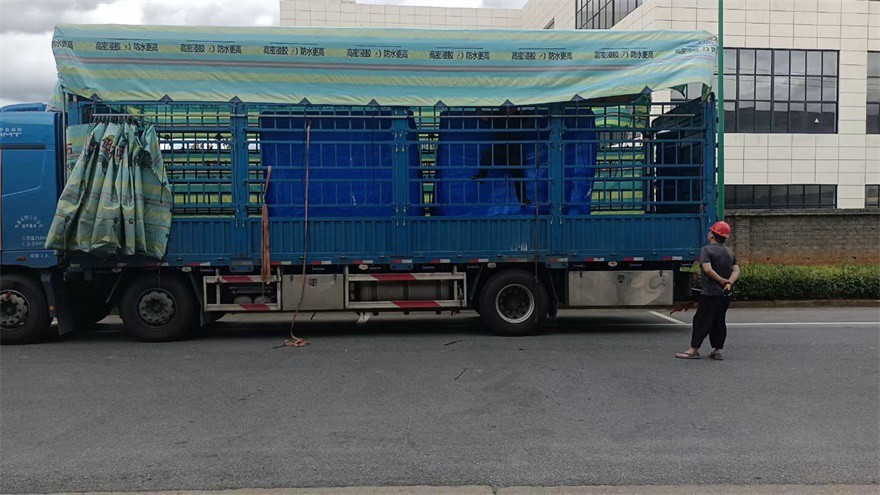

04 การบรรจุและจัดส่ง
