หม้อแปลงไฟฟ้าแบบเมาท์ 2500 kVA-12.47/0.48 kV|สหรัฐอเมริกา 2025

01 ทั่วไป

1.1 รายละเอียดโครงการ

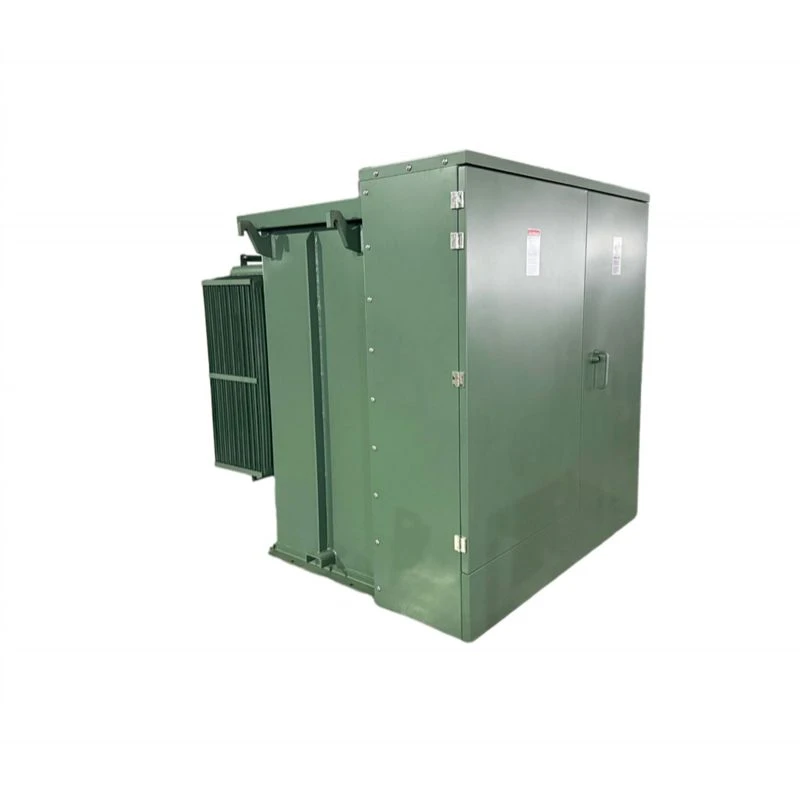

หม้อแปลงไฟฟ้าแบบติดแผ่นสามเฟสขนาด 2500 kVA ถูกส่งไปยังอเมริกาในปี 2568 กำลังไฟพิกัดของหม้อแปลงคือ 2500 kVA พร้อมระบบระบายความร้อน ONAN แรงดันไฟฟ้าหลักคือ 12.47GrdY/7.2 kV โดยมีช่วงการแตะ ±2*2.5% (NLTC) แรงดันไฟฟ้ารองคือ 0.48Y/0.277 kV ซึ่งสร้างกลุ่มเวกเตอร์เป็น YNyn0

หม้อแปลงไฟฟ้าแบบติดตั้ง-ของเราได้รับการออกแบบทางวิศวกรรมเพื่อประสิทธิภาพ ความน่าเชื่อถือ และความปลอดภัยที่เหนือกว่าในการจ่ายพลังงานสาธารณูปโภคและอุตสาหกรรม ออกแบบมาพร้อมกับระบบ Internal Fault Detection (IFD) ช่วยให้มั่นใจได้ในการแจ้งเตือนล่วงหน้าถึงปัญหาที่อาจเกิดขึ้น และลดเวลาหยุดทำงานให้เหลือน้อยที่สุด สวิตช์หยุดโหลด 4- ตำแหน่งช่วยให้การทำงานมีความยืดหยุ่นและการแยกส่วนอย่างปลอดภัย ในขณะที่เครื่องเปลี่ยนแทปที่ไม่มีพลังงาน (DETC) ช่วยให้ควบคุมแรงดันไฟฟ้าได้อย่างแม่นยำโดยไม่รบกวนการบริการ

หม้อแปลงนี้สร้างขึ้นเพื่อให้ทนทานต่อสภาวะที่ไม่เอื้ออำนวย มีคุณสมบัติจุดยึดแผ่นดินไหวเพื่อเพิ่มความต้านทานแผ่นดินไหว การตรวจสอบภาวะวิกฤตทำได้ง่ายขึ้นด้วยเทอร์โมมิเตอร์น้ำมันชั้นนำ เกจวัดระดับน้ำมัน และเกจวัดแรงดันสุญญากาศสำหรับการวินิจฉัยแบบเรียลไทม์- ความปลอดภัยยังได้รับการเสริมด้วยอุปกรณ์ลดแรงดัน ฟิวส์แบบดาบปลายปืน และฟิวส์ ELSP (ขับออก) เพื่อให้มั่นใจถึงการโอเวอร์โหลดและการป้องกันข้อผิดพลาด

เหมาะสำหรับเครือข่ายการจำหน่ายใต้ดิน หม้อแปลง-ที่เป็นมิตรต่อการบำรุงรักษาและทนทานนี้ให้พลังงานที่มีประสิทธิภาพและยาวนาน-ในตู้ขนาดกะทัดรัดและปลอดภัย

1.2 ข้อกำหนดทางเทคนิค

ประเภทข้อมูลจำเพาะของหม้อแปลงไฟฟ้าแบบติดตั้งบนแพดขนาด 2500 kVA และเอกสารข้อมูล

1.3 ภาพวาด

การเขียนแบบและขนาดไดอะแกรมของหม้อแปลงไฟฟ้าแบบติดตั้งบนแพดขนาด 2500 kVA

02 การผลิต

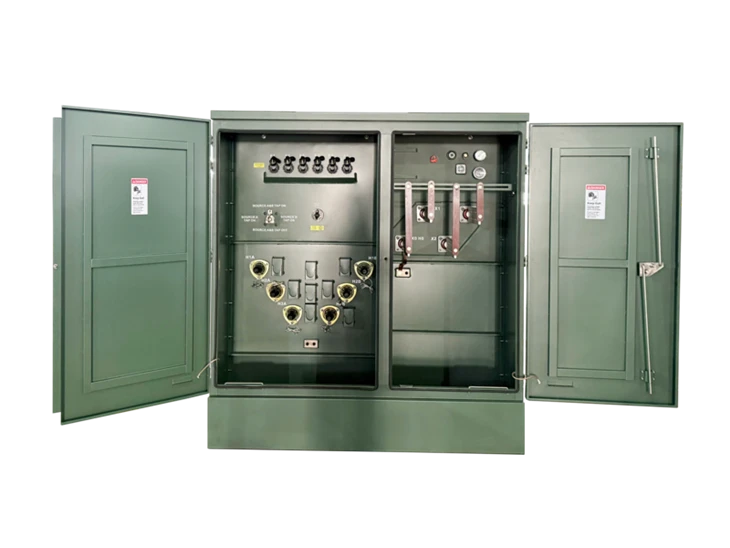

2.1 รองรับบุชชิ่ง

ยิ่งบุชชิ่งแรงดันต่ำ-มีพอร์ตมากเท่าใด ตัวดึงขั้วต่อที่ตรงกันก็จะยาวขึ้นเท่านั้น เมื่อตัวเชื่อมเหล่านี้ (ที่มีหลายพอร์ต) เชื่อมต่อกับสายเคเบิลหนักหลายเส้น หรือเมื่อใช้ส่วนต่อขยายของตัวดึง จำเป็นต้องมีตัวรองรับบุชชิ่งแรงดันต่ำ-

สายเคเบิลที่มีน้ำหนักมากเกินไปจะออกแรงกดลงบนบุชชิ่งที่ไม่มีตัวรองรับ โดยจะบีบอัดด้านล่างของปะเก็นบูช (ระหว่างบุชชิ่งและผนังถัง) เมื่อเวลาผ่านไป นี่อาจทำให้น้ำมันหม้อแปลงรั่วจากด้านบนของปะเก็นได้

ส่วนรองรับบุชชิ่งจะเพิ่มความตึงขึ้นให้กับบุชชิ่ง ซึ่งขัดขวางการดึงสายเคเบิลลงด้านล่าง ซึ่งช่วยลดความเครียดในการประกอบบุชชิ่ง หลีกเลี่ยงการบีบอัดและการรั่วไหลของปะเก็น

2.2 ฟิวส์ดาบปลายปืน

ฟิวส์แบบ Bayonet เป็นฟิวส์ขับไล่-มาตรฐานอุตสาหกรรม ซึ่งใช้กันอย่างแพร่หลายในหม้อแปลงแบบแพดเมาท์และระบบจ่ายไฟ ด้วยองค์ประกอบหลอมละลายบางที่ละลายภายใต้กระแสเกินหรืออุณหภูมิสูง จะกระตุ้นให้เกิดส่วนโค้งภายในเมื่อเปิดใช้งาน- ส่วนโค้งนี้โต้ตอบกับชั้นพิเศษของตัวเรือนฟิวส์เพื่อสร้างก๊าซ ซึ่งจะดับส่วนโค้งอย่างรวดเร็วและตัดการไหลของกระแส

ประเภททั่วไป ได้แก่ การตรวจจับกระแส การตรวจจับแบบคู่ องค์ประกอบแบบคู่ และลิงก์ฟิวส์แอมป์สูง- ฟิวส์เหล่านี้ป้องกันหม้อแปลงจากอันตรายทั่วไป เช่น ความร้อนสูงเกิน โหลดเกิน ข้อผิดพลาดทุติยภูมิ และการลัดวงจรระดับต่ำ- เมื่อช่างเทคนิคแก้ไขปัญหาแล้ว สามารถเปลี่ยนฟิวส์เพื่อ-จ่ายไฟให้กับหม้อแปลงอีกครั้ง

2.3 รถถัง

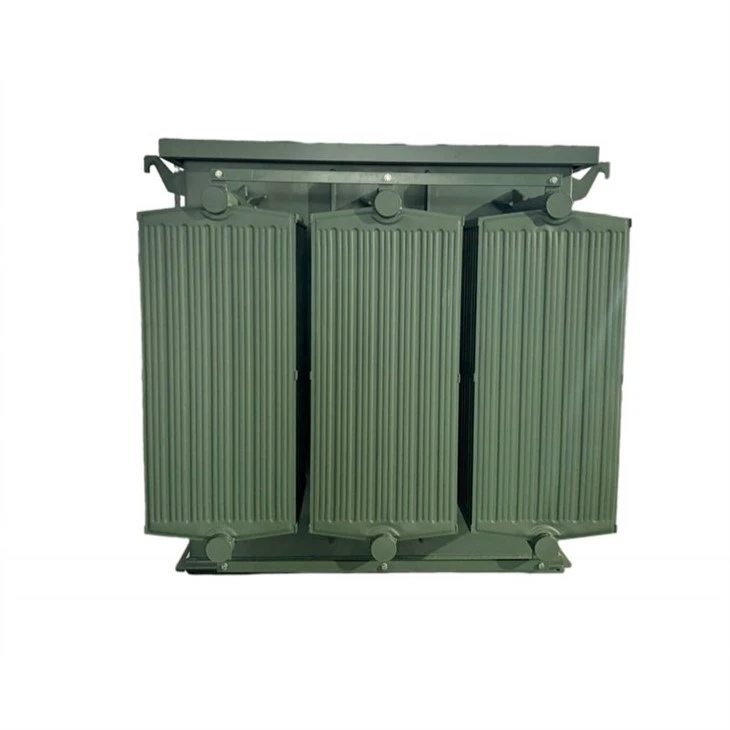

ถังถูกสร้างขึ้นจากเหล็กสแตนเลสแบบเชื่อม ซึ่งให้ความต้านทานการกัดกร่อนและความแข็งแรงทางกลที่ดีเยี่ยมสำหรับการใช้งานกลางแจ้งที่หลากหลาย ติดตั้งครีบระบายความร้อน-ประสิทธิภาพสูง ถังช่วยเพิ่มความสามารถในการกระจายความร้อนได้อย่างมากโดยการเพิ่มพื้นที่พื้นผิวทำความเย็น ทำให้มั่นใจได้ถึงการทำงาน-ในระยะยาวที่มีเสถียรภาพ การออกแบบที่ปิดสนิทประกอบด้วยน้ำมันที่เป็นฉนวนและรวมเอาอุปกรณ์ระบายแรงดัน ป้องกันการปนเปื้อนภายนอกได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็รองรับความผันผวนของแรงดันภายในที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิน้ำมัน

2.4 ไอเอฟดี

ระบบ IFD (Insulation Fault Detection) ในหม้อแปลงแบบติดแผ่น-เป็นอุปกรณ์ตรวจสอบออนไลน์แบบครบวงจรที่วิเคราะห์ก๊าซละลาย-โดยหลักคือไฮโดรเจน-ในน้ำมันที่เป็นฉนวนอย่างต่อเนื่อง ด้วยการตรวจจับร่องรอยของก๊าซตั้งแต่เนิ่นๆ ที่เกิดจากความผิดพลาดของฉนวนเริ่มแรก เช่น การคายประจุบางส่วนหรือความร้อนสูงเกินไป ระบบจะให้การเตือนล่วงหน้าก่อนที่ความล้มเหลวร้ายแรงจะเกิดขึ้น ช่วยให้สามารถบำรุงรักษาเชิงรุก เพิ่มความปลอดภัยในการปฏิบัติงาน และปรับปรุงความน่าเชื่อถือและอายุการใช้งานของหม้อแปลงได้อย่างมาก

03 การทดสอบ

• ทดสอบความต้านทานของฉนวนของหม้อแปลงเพื่อให้แน่ใจว่าส่วนประกอบทั้งหมด (เช่น ฉนวนระหว่างขดลวดกับกราวด์ และระหว่างขดลวด) มีความสามารถในการเป็นฉนวนเพียงพอเพื่อป้องกันกระแสไฟฟ้ารั่วหรือลัดวงจร
• การทดสอบความต้านทานของฉนวนมักจะดำเนินการโดยใช้โอห์มมิเตอร์ โดยมีช่วงการวัดโดยทั่วไปอยู่ระหว่างหลายร้อยเมกะโอห์มไปจนถึงหลายพันเมกะโอห์ม

04 การบรรจุ

สร้างขึ้นจากเหล็กสเตนเลสเชื่อมเพื่อความทนทานต่อการกัดกร่อนและความแข็งแรงเชิงกลที่เหนือกว่า ถังนี้ได้รับการออกแบบทางวิศวกรรมเพื่อให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมกลางแจ้งที่หลากหลาย ครีบระบายความร้อนประสิทธิภาพสูง-ช่วยเพิ่มการจัดการระบายความร้อนได้อย่างมากโดยการขยายพื้นที่พื้นผิวทำความเย็นที่มีประสิทธิภาพ ดังนั้นจึงรับประกันความเสถียรในการปฏิบัติงานที่ยั่งยืนตลอดระยะเวลาที่ขยายออกไป การออกแบบที่ปิดสนิท เติมน้ำมันอิเล็กทริกและติดตั้งกลไกระบายแรงดันในตัว ป้องกันการปนเปื้อนภายนอกได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รองรับการเปลี่ยนแปลงของแรงดันภายในที่เกิดจากการขยายตัวทางความร้อน

05 เว็บไซต์และข้อมูลสรุป

ในฐานะรากฐานที่สำคัญของระบบจำหน่าย หม้อแปลงไฟฟ้าแบบติดตั้งแบบแพด-ของเราผสมผสานการออกแบบเชิงนวัตกรรมเข้ากับงานฝีมืออันเข้มงวด มอบประสิทธิภาพและความทนทานที่ไม่มีใครเทียบได้สำหรับการใช้งานกลางแจ้งที่หลากหลาย ตั้งแต่โซลูชันที่ปรับแต่งได้ไปจนถึงการจัดส่งทั่วโลก เรามุ่งมั่นที่จะมอบโซลูชันพลังงานอัจฉริยะที่ปลอดภัย เพื่อเพิ่มศักยภาพให้กับอนาคตกริดที่มีความยืดหยุ่นมากขึ้น
