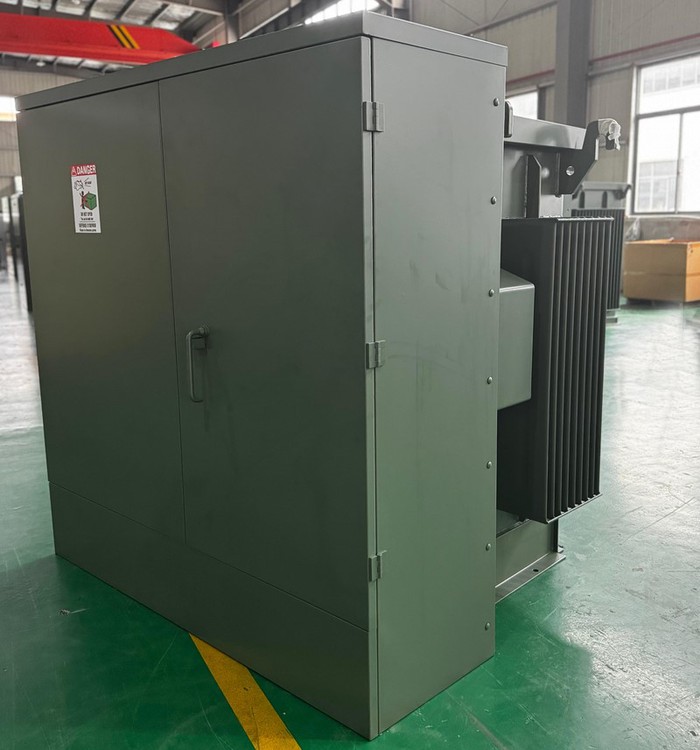

หม้อแปลงไฟฟ้าหน้าตาย 1000 kVA-24/0.48 kV|สหรัฐอเมริกา 2024





01 ทั่วไป

1.1 รายละเอียดโครงการ

ส่งไปยังสหรัฐอเมริกาในปี 2024 ขนาด 1,000 kVA นี้หม้อแปลงไฟฟ้าแบบสาม-แผ่นเฟส-เป็นไปตามมาตรฐาน IEEE Std C57.12.34-2022 และตรงตามมาตรฐานประสิทธิภาพการใช้พลังงาน DOE 2016 ทำงานที่ 60 Hz โดยมีแรงดันไฟฟ้าหลัก 24 kV และแรงดันไฟฟ้ารอง 480GrdY/277 V โดยมีกลุ่มเวกเตอร์ Dyn1 หม้อแปลงไฟฟ้าใช้ขดลวดทองแดงและการระบายความร้อนของ KNAN และเติมน้ำมันเอสเตอร์ธรรมชาติ FR3 เพื่อเพิ่มความปลอดภัยจากอัคคีภัยและความยั่งยืนด้านสิ่งแวดล้อม มาพร้อมกับฟังก์ชันการป้อนแบบวนซ้ำ การเข้าถึงทางด้านหน้า-แบบตายตัว และเครื่องเปลี่ยนแทปแบบไม่มี-โหลดซึ่งมีช่วงการควบคุมแรงดันไฟฟ้า ±2 × 2.5% อุปกรณ์นี้มีอิมพีแดนซ์ 5.75% การสูญเสียโหลดไม่- 1.020 kW และการสูญเสียโหลดบน- 8.170 kW ทำให้มั่นใจได้ถึงการกระจายพลังงานแรงดันไฟฟ้าปานกลางที่มีประสิทธิภาพและเชื่อถือได้

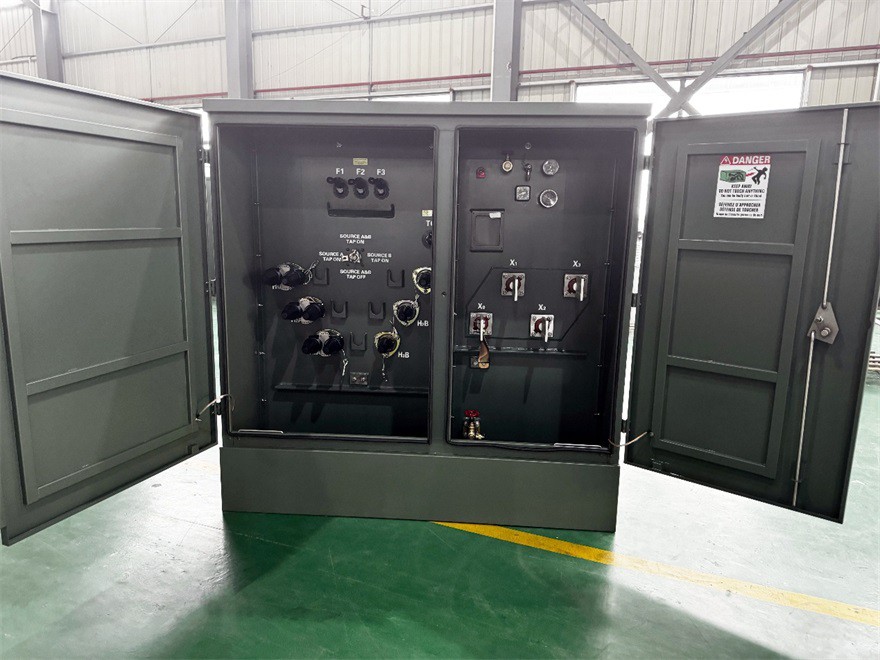

หม้อแปลงไฟฟ้าแบบหน้าตายขนาด 1000 kVA ช่วยลดความเสี่ยงของการเกิดอาร์กแฟลชระหว่างการทำงานหรือการบำรุงรักษา โครงสร้างด้านหน้าแบบตายตัวประกอบด้วยบูชยางหุ้มฉนวนทั้งหมด โดยมีปลายสายที่ทำผ่านข้อศอกรับภาระ เพื่อให้มั่นใจในความปลอดภัยที่เพิ่มขึ้นและการเชื่อมต่อที่ง่ายดาย

หม้อแปลงไฟฟ้าแบบติดตั้งแผงด้านหน้าขนาด 1,000 kVA ทำหน้าที่เป็นโซลูชันพลังงานขนาดกะทัดรัดและมีประสิทธิภาพสำหรับการใช้งานด้านสาธารณูปโภค เชิงพาณิชย์ และอุตสาหกรรม ได้รับการออกแบบทางวิศวกรรมให้มีความทนทาน สามารถติดตั้งได้ทั้งในอาคารและนอกอาคาร มีระบบกระจายพลังงานที่เชื่อถือได้และปลอดภัยในสภาพแวดล้อมต่างๆ







1.2 ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะและเอกสารข้อมูลของหม้อแปลงไฟฟ้าหน้าตายสามเฟส 1,000kVA





1.3 ภาพวาด

ภาพวาดและแผ่นป้ายของหม้อแปลงไฟฟ้าหน้าตายสามเฟส 1,000kVA





02 การผลิต

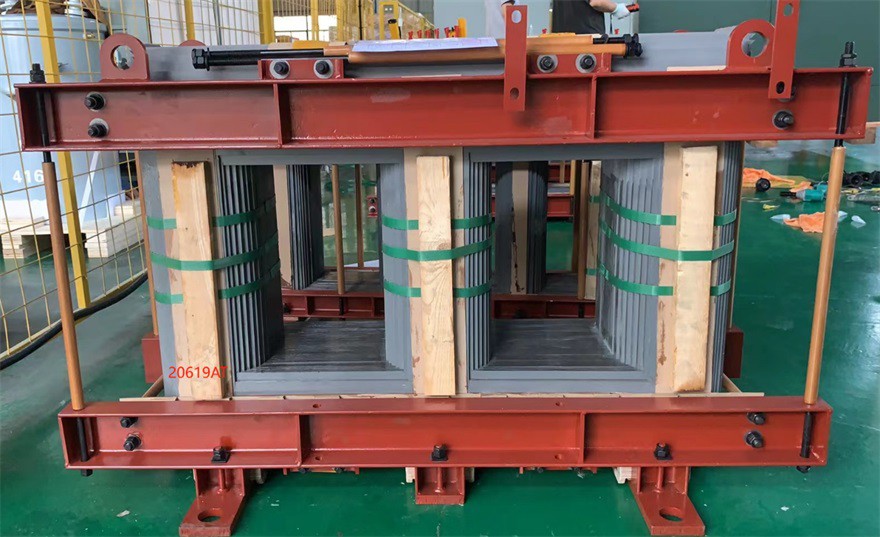

2.1 แกน

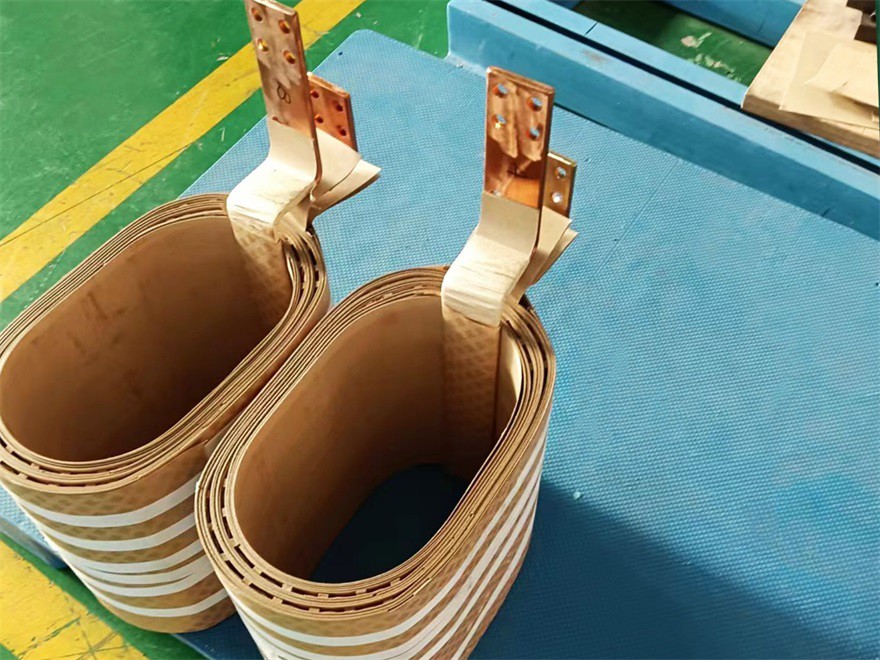

2.2 การคดเคี้ยว

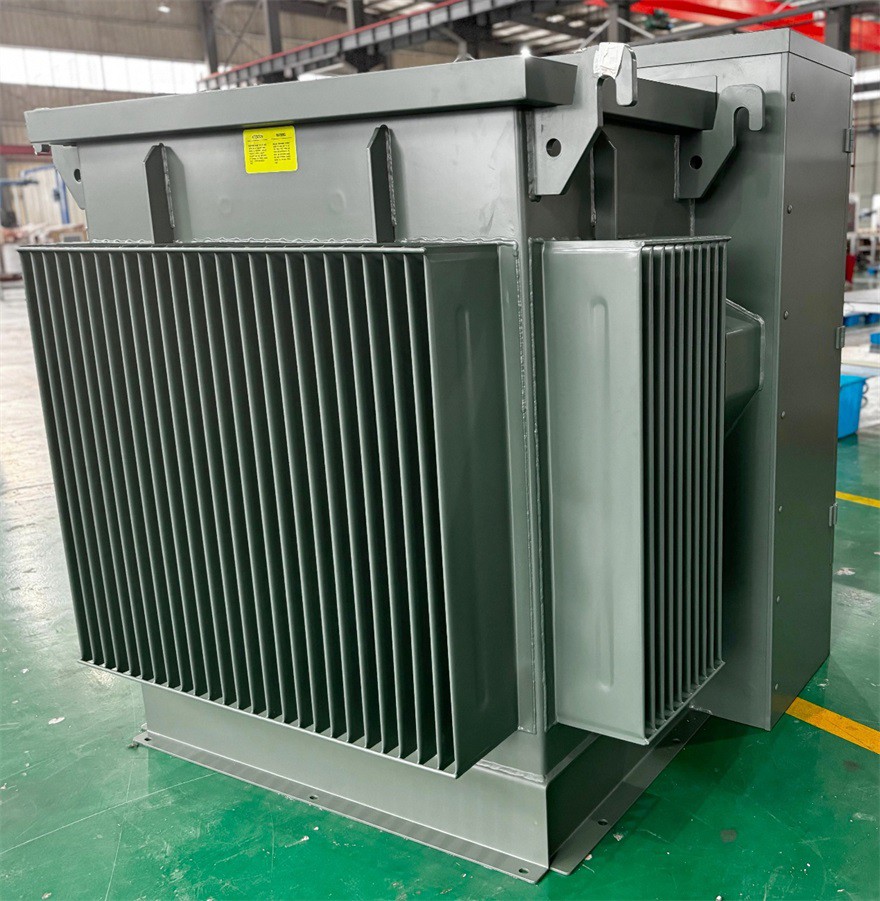

2.3 รถถัง



2.4 การประกอบขั้นสุดท้าย





03 การทดสอบ

การทดสอบและมาตรฐานการทดสอบตามปกติ

1. การวัดความต้านทานตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 5

2. การทดสอบความสัมพันธ์เฟส-ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 6

3. การทดสอบอัตราส่วนตาม IEEE C57.12.90-2021 ข้อ 7

4. ไม่มีการสูญเสียโหลดและไม่มีกระแสโหลดตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 8

5. การสูญเสียโหลด แรงดันอิมพีแดนซ์ และประสิทธิภาพตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 9

6. การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 10.5.1

7. การทดสอบแรงดันไฟฟ้าประยุกต์ตามมาตรฐาน IEEE C57.12.90-2021 ข้อ 10.6

8. การทดสอบการรั่วด้วยแรงดันสำหรับหม้อแปลงแช่ของเหลว - การทดสอบการรั่วที่ 15 kPa จะต้องดำเนินการเป็นเวลา 12 ชั่วโมงโดยไม่มีการรั่วไหล ไม่มีการเสียรูปถาวร

9. การวัดความต้านทานของฉนวน

10. การทดสอบอิเล็กทริกของน้ำมัน





ผลการทดสอบ

เลขที่	รายการทดสอบ	หน่วย	ค่าการยอมรับ	ค่าที่วัดได้	บทสรุป
1	การวัดความต้านทาน	%	อัตราความไม่สมดุลของความต้านทานสูงสุด	0.356	ผ่าน
2	การทดสอบอัตราส่วน	%	ค่าเบี่ยงเบนของอัตราส่วนแรงดันไฟฟ้าในการแตะหลัก: น้อยกว่าหรือเท่ากับ 0.5% สัญลักษณ์การเชื่อมต่อ: Dyn1	-0.02%	ผ่าน
3	การทดสอบความสัมพันธ์ระยะ-	/	ไดน์1	ไดน์1	ผ่าน
4	ไม่มี-การสูญเสียโหลดและกระแสกระตุ้น	% กิโลวัตต์	I0 :: ให้ค่าที่วัดได้ P0: ให้ค่าที่วัดได้ ความคลาดเคลื่อนสำหรับการไม่สูญเสียโหลดคือ +0%	0.18% 0.985	ผ่าน
5	แรงดันอิมพีแดนซ์และประสิทธิภาพการสูญเสียโหลด	% กิโลวัตต์ กิโลวัตต์	เสื้อ:85 องศา Z%: ค่าที่วัดได้ Pk: ค่าที่วัดได้ Pt: ค่าที่วัดได้ ความอดทนต่อความต้านทานคือ ± 7.5% ความทนทานต่อการสูญเสียโหลดทั้งหมดคือ +0% ประสิทธิภาพไม่ต่ำกว่า 99.43%	5.61% 7.740 8.725 99.46%	ผ่าน
6	การทดสอบแรงดันไฟฟ้าประยุกต์	กิโลโวลต์	แรงดันไฟฟ้า: 40kV 60 วินาที เลเวล: 10kV 60s	ไม่มีการพังทลายของแรงดันทดสอบเกิดขึ้น	ผ่าน
7	การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำ	กิโลโวลต์	แรงดันไฟฟ้าที่ใช้ (KV): 0.960 ระยะเวลา:40 ความถี่(เฮิรตซ์): 180	ไม่มีการพังทลายของแรงดันทดสอบเกิดขึ้น	ผ่าน
8	การทดสอบการรั่วไหล	ปาสคาล	แรงดันใช้งาน: 15kPA ระยะเวลา: 12ชม	ไม่มีการรั่วไหลและไม่มี ความเสียหาย	ผ่าน
9	การวัดความต้านทานของฉนวน	GΩ	HV-LV สู่พื้น: LV-HV สู่พื้น: HV&LV ถึงกราวด์:	2.51 2.60 3.88	/
10	การทดสอบอิเล็กทริกของน้ำมัน	กิโลโวลต์	มากกว่าหรือเท่ากับ 40	52.0	ผ่าน





04 การบรรจุและจัดส่ง

05 เว็บไซต์และข้อมูลสรุป
